Электромагнитный клапан 21A16KT25-XV (G1/4")

Цена: 1982.44 грн.
  • Применение: Вода, Пар, Газообразная среда
  • Присоединение: 1/4 дюйма
  • Исполнение: нормально закрытый
  • Принцип действия: прямого действия
  • Температура рабочей среды: от −40 °С до +180 °С
  • Материал уплотнения: PTFE
  • Минимальный перепад давления ΔPmin: 0 bar
  • Максимально допустимое давление на входе: 25 bar
  • Материал корпуса: латунь
Количество:

Клапан электромагнитный нормально закрытый из нержавеющей стали для агрессивных сред 21A16KT25-XV

Электромагнитные нормально закрытые клапаны прямого действия модели 21A16KT25-XV с регулировкой расхода применяются для автоматического перекрытия потоков пара, воды, воздуха.

Технические характеристики электромагнитного клапана 21A16KT25-XV

Исполнение НЗ (нормально закрытый)
Принцип действия прямого действия
Тип клапана двухходовой
Присоединение муфтовое G 1/4"
Диаметр отверстия 2.5 мм
Пропускная способность, Kv 3.2 л/мин
Материал мембраны PTFE (политетрафторэтилен, фторопласт)
Температура рабочей среды, °С − 40 + 180 °С
Температура окружающей среды, °С: электромагнит класса F: −40 + 60 °C
электромагнит класса H: −40 + 80 °C
Рабочая среда Пар, горячая вода, горячий воздух
Минимальный перепад давления между входом и выходом, ΔPmin 0 bar (0 кгс/см2)
Минимальное давление на входе, Pmin 0 bar (0 кгс/см2)
Максимальный перепад давления между входом и выходом, ΔPmax 14 bar (14 кгс/см2 )
Максимально допустимое давление на входе, Pmax 25 bar (25 кгс/см2)
Максимальная вязкость 53 сСт
Напряжение питания
(другое напряжение по запросу)
~12V, 24V, 110V, 220V, 380V переменного тока 50 Hz;
– 12V, 24V, 110V постоянного тока.

Зависимость ΔPmax от мощности катушки

Мощность потребления, ВтРабочее давление, бар
ΔPminΔPmax = Pвх - Pвых
Переменный токПостоянный ток
8 0 14 5

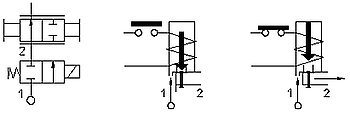

Схема исполнения клапана

skhema ispolneniya klapana 21A16KT25 XV

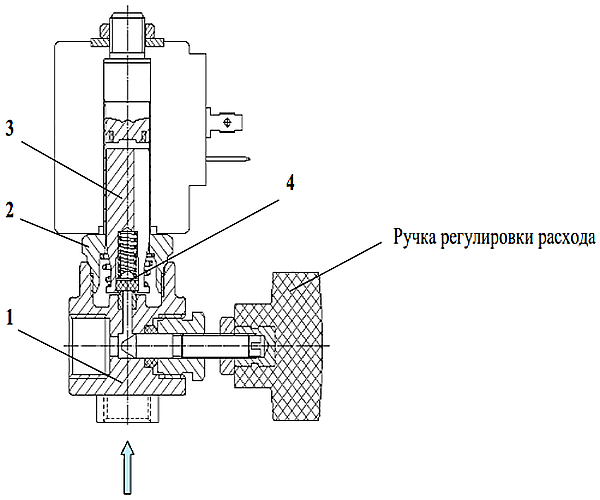

Применяемые материалы

  • Корпус (1) - латунь UNI EN 12165 CW617N
  • Арматурная трубка (2) - нержавеющая сталь AISI серии 300
  • Плунжер (3) - нержавеющая сталь AISI серии 400
  • Пружина - нержавеющая сталь AISI серии 300
  • Уплотнение (4) - PTFE
  • elektromagnitnyy klapan ode 21A16KT25 XV chertez

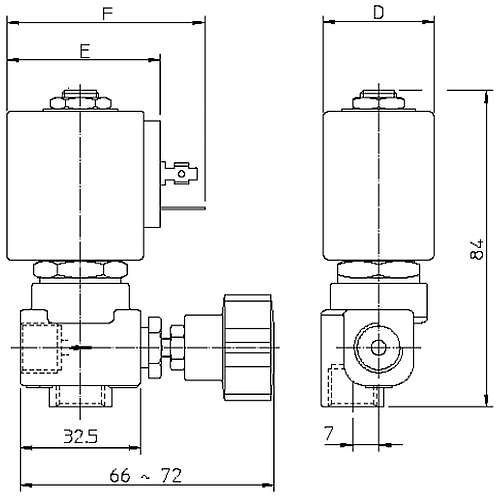

Размеры электромагнитного клапана 21A16KT25-XV​

elektromagnitnyy klapan ode 21A16KT25 XV razmery



Потребляемая мощностьТип катушкиDEF
WУдержание  ~VAПуск ~VA
8 W 14,5 25 B 30 42 54

Техническое обозначение катушек ODE (Смотреть/Скачать).
