Электромагнитный клапан 21A5KT45 (G3/8")

Цена: 2049.65 грн.
  • Применение: Вода, Пар, Газообразная среда
  • Присоединение: 3/8 дюйма
  • Исполнение: нормально закрытый
  • Принцип действия: прямого действия
  • Температура рабочей среды: от −40 °С до +180 °С
  • Материал уплотнения: PTFE
  • Минимальный перепад давления ΔPmin: 0 bar
  • Максимально допустимое давление на входе: 40 bar
  • Материал корпуса: латунь
Количество:

Клапан электромагнитный нормально закрытый из нержавеющей стали для агрессивных сред 21A5KT45

Электромагнитные нормально закрытые клапаны прямого действия модели 21A5KT45 применяются для автоматических потоков воды, воздуха, продуктов переработки нефти и др. жидких и газообразных сред.

Технические характеристики электромагнитного клапана 21A5KT45

Исполнение НЗ (нормально закрытый)
Принцип действия прямого действия
Тип клапана двухходовой
Присоединение муфтовое G 3/8"
Диаметр отверстия 4.5 мм
Пропускная способность, Kv 6.5 л/мин
Материал мембраны PTFE (политетрафторэтилен, фторопласт)
Температура рабочей среды, °С − 40 + 180 °С
Температура окружающей среды, °С: электромагнит класса F: −40 + 60 °C
электромагнит класса H: −40 + 80 °C
Рабочая среда Пар, горячая вода, горячий воздух
Минимальный перепад давления между входом и выходом, ΔPmin 0 bar (0 кгс/см2)
Минимальное давление на входе, Pmin 0 bar (0 кгс/см2)
Максимальный перепад давления между входом и выходом, ΔPmax 12 bar (12 кгс/см2 )
Максимально допустимое давление на входе, Pmax 40 bar (40 кгс/см2)
Напряжение питания
(другое напряжение по запросу)
~12V, 24V, 110V, 220V, 380V переменного тока 50 Hz;
– 12V, 24V, 110V постоянного тока.
Время открытия 20 мсек
Время закрытия до 40 мсек
Ресурс работы 1 000 000 циклов

Зависимость ΔPmax от мощности катушки

Мощность потребления, ВтРабочее давление, бар
ΔPminΔPmax = Pвх - Pвых
Переменный токПостоянный ток
8 0 5 1,5
12 10 3,5
14 12 6

Схема исполнения клапана

skhema ispolneniya klapana 21A5KT45

Применяемые материалы

  • Корпус (5) - латунь UNI EN 12165 CW617N
  • Арматурная трубка (3) - нержавеющая сталь AISI серии 300
  • Плунжер (2) - нержавеющая сталь AISI серии 400
  • Пружина - нержавеющая сталь AISI серии 300
  • Уплотнение (4) - PTFE
  • elektromagnitnyy klapan ode 21A5KT45 chertez

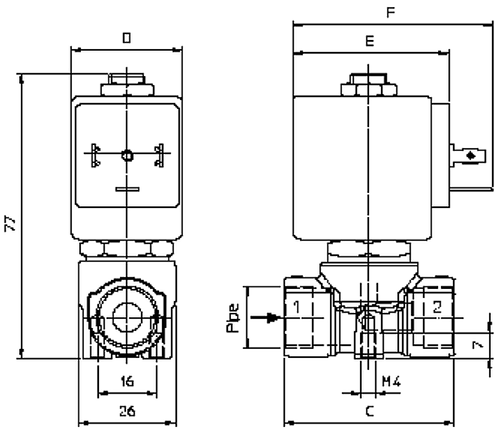

Размеры электромагнитного клапана 21A5KT45​

elektromagnitnyy klapan ode 21A5KT45 razmery

Тип катушки

DEF
B 30 42 54
U 36 48 60
G 52 55 67

Код

С
21A5KT 46
21A8KT 58
Потребляемая мощность
WУдержание  ~VAПуск ~VA
8 W 14,5 25
12 W  23 35
14 W   27 43

Техническое обозначение катушек ODE (Смотреть/Скачать).
