Электромагнитный клапан 21A5ZB55G (G3/8")

Цена: 2864.46 грн.
  • Применение: Вода, Газообразная среда, Нефтепродукты
  • Присоединение: 3/8 дюйма
  • Исполнение: нормально открытый
  • Принцип действия: прямого действия
  • Температура рабочей среды: от −10 °С до +90 °С
  • Материал уплотнения: NBR
  • Минимальный перепад давления ΔPmin: 0 bar
  • Максимально допустимое давление на входе: 40 bar
  • Материал корпуса: латунь
Количество:

Клапан электромагнитный нормально открытый из нержавеющей стали для агрессивных сред 21A5ZB55G

Электромагнитные нормально открытые клапаны прямого действия модели 21A5ZB55G применяются для автоматических потоков воды, воздуха, продуктов переработки нефти и др. жидких и газообразных сред.

Технические характеристики электромагнитного клапана 21A5ZB55G

Исполнение НО (нормально открытый)
Принцип действия прямого действия
Тип клапана двухходовой
Присоединение муфтовое G 3/8"
Диаметр отверстия 5.5 мм
Пропускная способность, Kv 9 л/мин
Материал мембраны NBR (нитрил-бутадиеновый каучук)
Температура рабочей среды, °С − 10 + 90 °С
Температура окружающей среды, °С: электромагнит класса F: −10 + 60 °C
электромагнит класса H: −10 + 80 °C
Рабочая среда Вода, воздух, минеральные масла, нефтепродукты и др.
Минимальный перепад давления между входом и выходом, ΔPmin 0 bar (0 кгс/см2)
Минимальное давление на входе, Pmin 0 bar (0 кгс/см2)
Максимальный перепад давления между входом и выходом, ΔPmax 3.5 bar (3.5 кгс/см2 )
Максимально допустимое давление на входе, Pmax 40 bar (40 кгс/см2)
Максимальная вязкость 53 сСт
Напряжение питания
(другое напряжение по запросу)
~12V, 24V, 110V, 220V, 380V переменного тока 50 Hz;
– 12V, 24V, 110V постоянного тока.
Время открытия 20 мсек
Время закрытия до 40 мсек
Ресурс работы 1 000 000 циклов

Зависимость ΔPmax от мощности катушки

Мощность потребления, ВтРабочее давление, бар
ΔPminΔPmax = Pвх - Pвых
Переменный токПостоянный ток
12 0 3,5
14 3,5

Схема исполнения клапана

skhema ispolneniya klapana 21A5ZB55G

Применяемые материалы

  • Корпус (6) - латунь UNI EN 12165 CW617N
  • Арматурная трубка (3) - нержавеющая сталь AISI серии 300
  • Плунжер (2) - нержавеющая сталь AISI серии 400
  • Пружина - нержавеющая сталь AISI серии 300
  • Уплотнение (5) - NBR
  • elektromagnitnyy klapan ode 21A5ZB55G chertez

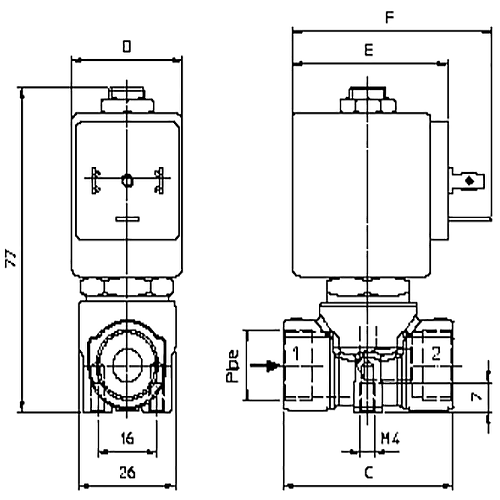

Размеры электромагнитного клапана 21A5ZB55G​

elektromagnitnyy klapan ode 21A5ZB55G razmery



Потребляемая мощностьТип катушкиDEFC
WУдержание  ~VAПуск ~VA
12 W 23 35 U 36 48 60 46
14 W 27 43 G 52 55 67

Техническое обозначение катушек ODE (Смотреть/Скачать).
