Исполнение | НЗ (нормально закрытый) |
Принцип действия | прямого действия |
Тип клапана | двухходовой |
Присоединение | муфтовое G 1/2" |
Диаметр отверстия | 5.5 мм |
Пропускная способность, Kv | 9 л/мин |
Материал мембраны | PTFE (политетрафторэтилен, фторопласт) |
Температура рабочей среды, °С | − 40 + 140 °С |
Температура окружающей среды, °С: | электромагнит класса F: −40 + 60 °C электромагнит класса H: −40 + 80 °C |
Рабочая среда | Пар, горячая вода, горячий воздух |
Минимальный перепад давления между входом и выходом, ΔPmin | 0 bar (0 кгс/см2) |
Минимальное давление на входе, Pmin | 0 bar (0 кгс/см2) |
Максимальный перепад давления между входом и выходом, ΔPmax | 7 bar (7 кгс/см2 ) |
Максимально допустимое давление на входе, Pmax | 40 bar (40 кгс/см2) |
Максимальная вязкость | 53 сСт |
Напряжение питания (другое напряжение по запросу) |
~12V, 24V, 110V, 220V, 380V переменного тока 50 Hz; – 12V, 24V, 110V постоянного тока. |
Время открытия | 20 мсек |
Время закрытия | до 40 мсек |
Ресурс работы | 1 000 000 циклов |
Мощность потребления, Вт | Рабочее давление, бар | ||
---|---|---|---|
ΔPmin | ΔPmax = Pвх - Pвых | ||
Переменный ток | Постоянный ток | ||
8 | 0 | 3,5 | 1 |
12 | 6 | 2 | |
14 | 7 | 5 |

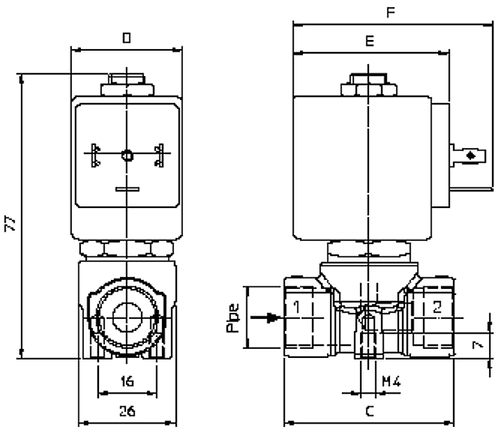

Тип катушки | D | E | F |
---|---|---|---|
B | 30 | 42 | 54 |
U | 36 | 48 | 60 |
G | 52 | 55 | 67 |
Код | С |
---|---|
21A5KT | 46 |
21A8KT | 58 |
Потребляемая мощность | ||
---|---|---|
W | Удержание ~VA | Пуск ~VA |
8 W | 14,5 | 25 |
12 W | 23 | 35 |
14 W | 27 | 43 |
