Электромагнитный клапан 21H7KE120 (G3/8")

Рейтинг:
Цена: 1454.08 UAH
  • Применение: для Воды, для Пара, для Газообразных сред, для Химических продуктов
  • Присоединение: 3/8 дюйма
  • Исполнение: нормально закрытый
  • Принцип действия: непрямого действия
  • Температура рабочей среды: от -10 °С до +140 °С
  • Материал уплотнения: EPDM
  • Минимальный перепад давления ΔPmin: 0.1 bar
  • Максимально допустимое давление на входе: 20 bar
Количество:

В различных системах подачи жидкостей и газов может использоваться электромагнитный клапан 21H7KE120. Его главная задача – при поступлении сигнала пропускать необходимое количество среды в автоматическом режиме. Поскольку клапан относиться к нормально закрытому типу при отсутствии электрического сигнала клапан не пропускает рабочую среду, для его открытия необходимо подать напряжение на электромагнитную катушку. Так как данная модель электромагнитного клапана непрямого действия, для его срабатывания необходим минимальный перепад давления в системе (см. характеристики).

Преимущество клапана 21H7KE120 – в его универсальности. Он может работать с большинством жидких и газообразных веществ, включая воду и водяной пар, газы, химические продукты. Не подходит механизм только для нефтепродуктов, а также для сред, выходящих за пределы рабочего диапазона температур (от -10 до +140 градусов). Для срабатывания достаточно перепада давления на 0,1 бар, максимальное давление в системе – 20 бар. Электромагнитный клапан ODE 21H7KE120 выдерживает не менее 400000 срабатываний, может работать с различными напряжениями сети (12V, 24V, 110V, 220V, 380V), а скорость открытия/закрытия составляет 60/600 мс соответственно.

Технические характеристики электромагнитного клапана 21H7KE120

Исполнение НЗ (нормально закрытый)
Принцип действия непрямого действия
Тип клапана двухходовой
Присоединение муфтовое G3/8"
Диаметр отверстия 12 мм
Пропускная способность, Kv 35 л/мин
Материал мембраны EPDM (этилен-пропиленовый каучук)
Температура рабочей среды, °С −10 +140°С
Температура окружающей среды, °С: электромагнит класса F: −10 + 60 °C
электромагнит класса H: −10 + 80 °C
Рабочая среда горячая вода, пар, воздух, кислоты, щелочи.
Минимальный перепад давления между входом и выходом, ΔPmin 0,1 bar (0,1 кгс/см2)
Максимальный перепад давления между входом и выходом, ΔPmax 20 bar
Максимально допустимое давление на входе, Pmax 20 bar (20 кгс/см2)
Максимальная вязкость 12 сСт
Напряжение питания
(другое напряжение по запросу)
~12V, 24V, 110V, 220V, 380V переменного тока 50 Hz;
– 12V, 24V, 110V постоянного тока.
Время открытия 60 мсек
Время закрытия до 600 мсек
Ресурс работы 400 000 циклов

Зависимость ΔPmax от мощности катушки

Мощность потребления, ВтРабочее давление, бар
ΔPminΔPmax = Pвх - Pвых
Переменный токПостоянный ток
8 0,1 20 10
12 20
14

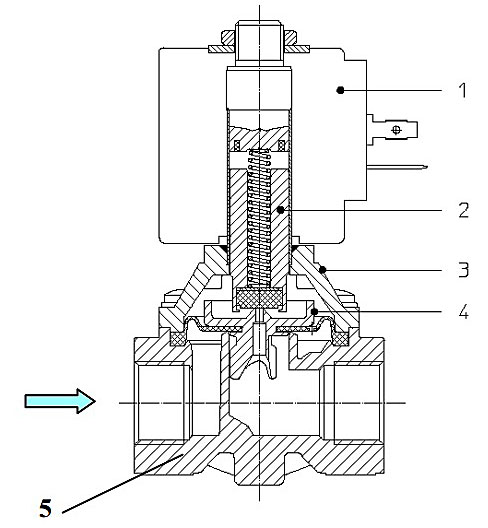

Схема исполнения клапана

skhema ispolneniya klapana ode 21h7ke120

Применяемые материалы

  • Катушка (1) – полиамид
  • Корпус (5), крышка (3) – латунь UNI EN 12165 CW617
  • Арматурная трубка – нержавеющая сталь AISI серии 300
  • Плунжер (2) – нержавеющая сталь AISI серии 400
  • Пружина – нержавеющая сталь AISI серии 300
  • Мембрана (4) – EPDM

elektromagnitnyy klapan ode 21h7ke120 chertez

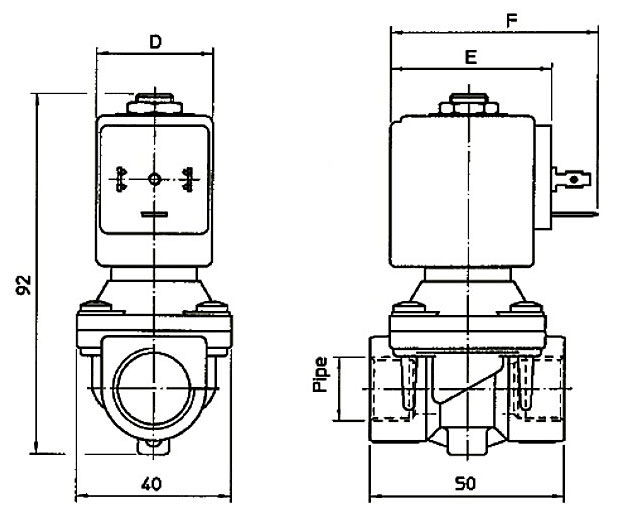

Размеры электромагнитного клапана 21H7KE120

elektromagnitnyy klapan ode 21h7ke120 razmery

Потребляемая мощностьТип катушкиDEF
WУдержание ~VAПуск ~VA
8 W 14,5 25 B 30 42 54
12 W 23 35 U 36 48 60
14 W 27 43 G 52 55 67

Техническое обозначение катушек ODE (Смотреть/Скачать).

Технические характеристики 21H7KE120 в PDF (Смотреть/Скачать).
