Электромагнитный клапан 21H7KV120 (G3/8")

Рейтинг:
Цена: 1454.08 UAH
  • Применение: для Воды, для Газообразных сред, для Нефтепродуктов
  • Присоединение: 3/8 дюйма
  • Исполнение: нормально закрытый
  • Принцип действия: непрямого действия
  • Температура рабочей среды: от -10 °С до +140 °С
  • Материал уплотнения: FKM
  • Минимальный перепад давления ΔPmin: 0.1 bar
  • Максимально допустимое давление на входе: 20 bar
Количество:

Электромагнитный клапан 21H7KV120 применяется в различных системах подачи жидкостей и газов. Его главная задача – при поступлении сигнала пропускать необходимое количество среды в автоматическом режиме. Поскольку клапан относиться к нормально закрытому типу при отсутствии электрического сигнала клапан не пропускает рабочую среду, для его открытия необходимо подать напряжение на электромагнитную катушку. Так как данная модель электромагнитного клапана непрямого действия, для его срабатывания необходим минимальный перепад давления в системе (см. характеристики).

Преимущество клапана 21H7KV120 – в его универсальности. Он может работать с большинством жидких и газообразных веществ, включая воду, воздух, бензин и нефтепродукты. Не подходит механизм только для химических продуктов, а также для сред, выходящих за пределы рабочего диапазона температур (от -10 до +140 градусов). Для срабатывания достаточно перепада давления на 0,1 бар, максимальное давление в системе – 20 бар. Электромагнитный клапан ODE 21H7KV120 выдерживает не менее 400000 срабатываний, может работать с различными напряжениями сети (12V, 24V, 110V, 220V, 380V), а скорость открытия/закрытия составляет 60/600 мс соответственно.

Технические характеристики электромагнитного клапана 21H7KV120

Исполнение НЗ (нормально закрытый)
Принцип действия непрямого действия
Тип клапана двухходовой
Присоединение муфтовое G3/8"
Диаметр отверстия 12 мм
Пропускная способность, Kv 35 л/мин
Материал мембраны FKM (фторэластомер, витон)
Температура рабочей среды, °С −10 +140°С
Температура окружающей среды, °С: электромагнит класса F: −10 + 60 °C
электромагнит класса H: −10 + 80 °C
Рабочая среда вода, воздух с маслами, кислород*, бензин, дизтопливо, нефтепродукты и др.
Минимальный перепад давления между входом и выходом, ΔPmin 0,1 bar (0,1 кгс/см2)
Максимальный перепад давления между входом и выходом, ΔPmax 20 bar
Максимально допустимое давление на входе, Pmax 20 bar (20 кгс/см2)
Максимальная вязкость 12 сСт
Напряжение питания
(другое напряжение по запросу)
~12V, 24V, 110V, 220V, 380V переменного тока 50 Hz;
– 12V, 24V, 110V постоянного тока.
Время открытия 60 мсек
Время закрытия до 600 мсек
Ресурс работы 400 000 циклов

* При исполнении клапана для кислорода в названии кода добавляется …-OX. Например 21H7KV120-OX

Зависимость ΔPmax от мощности катушки

Мощность потребления, ВтРабочее давление, бар
ΔPminΔPmax = Pвх - Pвых
Переменный токПостоянный ток
8 0,1 20 10
12 20
14

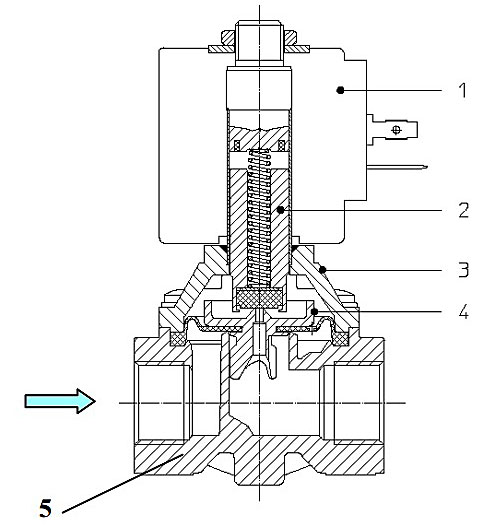

Схема исполнения клапана

skhema ispolneniya klapana ode 21h7kv120

Применяемые материалы

  • Катушка (1) – полиамид
  • Корпус (5), крышка (3) – латунь UNI EN 12165 CW617
  • Арматурная трубка – нержавеющая сталь AISI серии 300
  • Плунжер (2) – нержавеющая сталь AISI серии 400
  • Пружина – нержавеющая сталь AISI серии 300
  • Мембрана (4) – FKM

elektromagnitnyy klapan ode 21h7kv120 chertez

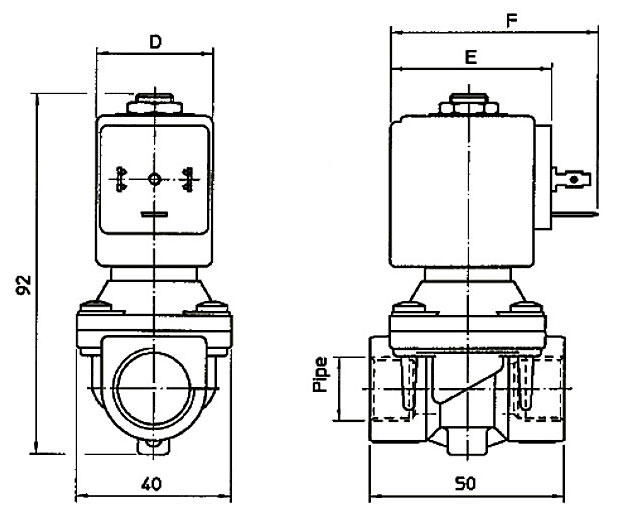

Размеры электромагнитного клапана 21H7KV120

elektromagnitnyy klapan ode 21h7kv120 razmery

Потребляемая мощностьТип катушкиDEF
WУдержание ~VAПуск ~VA
8 W 14,5 25 B 30 42 54
12 W 23 35 U 36 48 60
14 W 27 43 G 52 55 67

Техническое обозначение катушек ODE (Смотреть/Скачать).

Технические характеристики 21H7KV120 в PDF (Смотреть/Скачать).
