Электромагнитный клапан 21HF8KOV400 G1 1/2"

Цена: 9983.62 грн.
  • Применение: Вода, Газообразная среда, Нефтепродукты
  • Присоединение: 1 1/2 дюйма
  • Исполнение: нормально закрытый
  • Принцип действия: комбинированного действия
  • Температура рабочей среды: от −10 °С до +140 °С
  • Материал уплотнения: FKM
  • Минимальный перепад давления ΔPmin: 0 bar
  • Максимально допустимое давление на входе: 16 bar
  • Материал корпуса: латунь
Количество:

Клапан электромагнитный нормально закрытый комбинированного действия 21HF8KOV400 от итальянского производителя ODE.Электромагнитные клапаны 2/2-ходовые нормально открытые непрямого действия (с принудительным подъемом мембраны) модели 21HF8KOV400 применяются для вакуума и избыточного давления для автоматического перекрытия потоков воды, воздуха с маслами, кислорода*, бензина, дизтоплива, нефтепродуктов и др.

Технические характеристики электромагнитного клапана 21HF8KOV400

Исполнение НЗ (нормально закрытый)
Принцип действия комбинированного действия
Тип клапана двухходовой
Присоединение муфтовое G 1 1/2"
Диаметр отверстия 40 мм
Пропускная способность, Kv 280 л/мин
Материал мембраны FKM (фторэластомер, витон)
Температура рабочей среды, °С −10 +140 °С
Температура окружающей среды, °С: электромагнит класса F: −10 + 60 °C
электромагнит класса H: −10 + 80 °C
Рабочая среда вода, воздух с маслами, кислород*, бензин, дизтопливо, нефтепродукты и др.
Минимальный перепад давления между входом и выходом, ΔPmin 0 bar (0 кгс/см2)
Максимальный перепад давления между входом и выходом, ΔPmax 16 bar
Максимально допустимое давление на входе, Pmax 16 bar (16 кгс/см2)
Максимальная вязкость 12 сСт
Напряжение питания
(другое напряжение по запросу)
~12V, 24V, 110V, 220V, 380V переменного тока 50 Hz;
– 12V, 24V, 110V постоянного тока.
Время открытия 60 мсек
Время закрытия до 600 мсек
Ресурс работы 400 000 циклов

* При исполнении клапана для кислорода в названии кода добавляется …-OX. Например: 21HF8KOV400-OX.

Зависимость ΔPmax от мощности катушки

Мощность потребления, ВтРабочее давление, бар
ΔPminΔPmax = Pвх - Pвых
Переменный токПостоянный ток
12 0 16
14 6

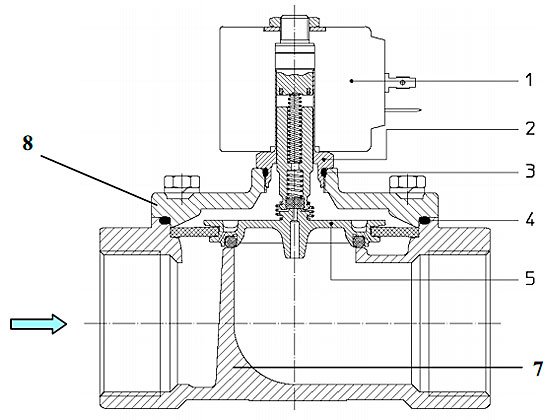

Схема исполнения клапана

skhema ispolneniya klapana ode 21HF8KOV400

Применяемые материалы

  • Катушка (1) – полиамид
  • Корпус (7), крышка (8) – латунь UNI EN 12165 CW617
  • Арматурная трубка (2) – нержавеющая сталь AISI серии 300
  • Пружина – нержавеющая сталь AISI серии 300
  • Мембрана (5) – FKM

elektromagnitnyy klapan ode 21HF8KOV400 chertez

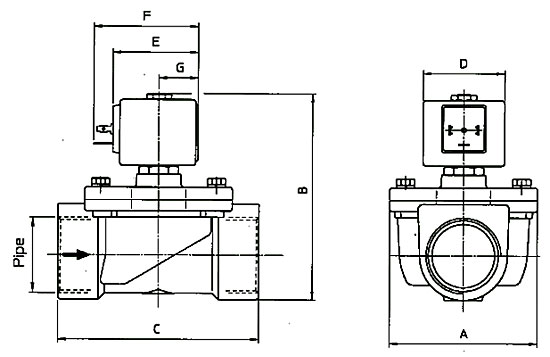

Размеры электромагнитного клапана 21HF8KOV400

elektromagnitnyy klapan ode 21HF8KOV400 razmery

Потребляемая мощностьТип катушкиABCDEF
WУдержание ~VAПуск ~VA
12 W 23 35 U 94 130 128 36 48 60
14 W 27 43 G 52 55 67

Техническое обозначение катушек ODE (Смотреть/Скачать).
