Электромагнитный клапан 21HT4KOY160 G1/2"

Рейтинг:
Цена: 1768.00 UAH
  • Применение: для Воды, для Газообразных сред, для Нефтепродуктов
  • Присоединение: 1/2 дюйма
  • Исполнение: нормально закрытый
  • Принцип действия: комбинированного действия
  • Температура рабочей среды: от -10 °С до +90 °С
  • Материал уплотнения: NBR+PA
  • Минимальный перепад давления ΔPmin: 0 bar
  • Максимально допустимое давление на входе: 16 bar
Количество:

Клапан электромагнитный нормально закрытый комбинированного действия 21HT4KOY160 от итальянского производителя ODE.Электромагнитные клапаны 2/2-ходовые нормально открытые непрямого действия (с принудительным подъемом мембраны) модели 21HT4KOY160 применяются для вакуума и избыточного давления для автоматического перекрытия потоков горячей воды, воздуха, минерального масла, нефтепродуктов и др.

Технические характеристики электромагнитного клапана 21HT4KOY160

Исполнение НЗ (нормально закрытый)
Принцип действия комбинированного действия
Тип клапана двухходовой
Присоединение муфтовое G 1/2"
Диаметр отверстия 16 мм
Пропускная способность, Kv 40 л/мин
Материал мембраны NBR+PA (нитрил-бутадиеновый каучук + полиамид)
Температура рабочей среды, °С −10 +90 °С
Температура окружающей среды, °С: электромагнит класса F: −10 + 60 °C
электромагнит класса H: −10 + 80 °C
Рабочая среда вода, воздух, минеральные масла, нефтепродукты и др.
Минимальный перепад давления между входом и выходом, ΔPmin 0 bar (0 кгс/см2)
Максимальный перепад давления между входом и выходом, ΔPmax 14 bar
Максимально допустимое давление на входе, Pmax 16 bar (16 кгс/см2)
Максимальная вязкость 12 сСт
Напряжение питания
(другое напряжение по запросу)
~12V, 24V, 110V, 220V, 380V переменного тока 50 Hz;
– 12V, 24V, 110V постоянного тока.
Время открытия 60 мсек
Время закрытия до 600 мсек
Ресурс работы 400 000 циклов

Зависимость ΔPmax от мощности катушки

Мощность потребления, ВтРабочее давление, бар
ΔPminΔPmax = Pвх - Pвых
Переменный токПостоянный ток
8 0 14 2.5
12 11
14 14

Схема исполнения соленоидного клапана

skhema ispolneniya klapana ode 21HT4KOY160

Применяемые материалы

  • Катушка (1) – полиамид
  • Корпус (6), крышка (7) – латунь UNI EN 12165 CW617
  • Арматурная трубка (2) – нержавеющая сталь AISI серии 300
  • Плунжер – нержавеющая сталь AISI серии 400
  • Пружина – нержавеющая сталь AISI серии 300
  • Мембрана (4) – NBR+PA

elektromagnitnyy klapan ode 21HT4KOY160 chertez

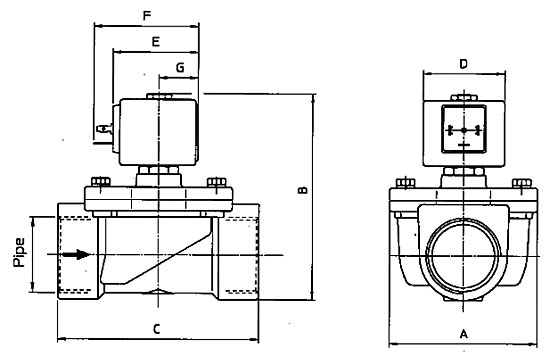

Размеры электромагнитного клапана 21HT4KOY160

elektromagnitnyy klapan ode 21HT4KOY160 razmery

Потребляемая мощностьТип катушкиABCDEF
WУдержание ~VAПуск ~VA
8 W 14,5 25 B
50

100

70
30 42 54
12 W 23 35 U 36 48 60
14 W 27 43 G 52 55 67

Техническое обозначение катушек ODE (Смотреть/Скачать).
