Электромагнитный клапан 21IH6K1B250 (G1")

Цена: 12024.86 грн.
  • Применение: Вода, Газообразная среда, Нефтепродукты
  • Присоединение: 1 дюйм
  • Исполнение: нормально закрытый
  • Принцип действия: комбинированного действия
  • Температура рабочей среды: от −10 °С до +90 °С
  • Материал уплотнения: NBR
  • Минимальный перепад давления ΔPmin: 0 bar
  • Максимально допустимое давление на входе: 16 bar
  • Материал корпуса: нержавеющая сталь
Количество:

Клапан электромагнитный нормально закрытый из нержавеющей стали для агрессивных сред 21IH6K1B250

Электромагнитные нормально закрытые клапаны комбинированного действия модели 21IH6K1B250 из нержавеющей стали используются: химической и др. отраслях промышленности для автоматической блокировки потоков горячей и холодной воды, воздуха, кислот, щелочей и др. жидких и газообразных сред.

Технические характеристики электромагнитного клапана 21IH6K1B250

Исполнение НЗ (нормально закрытый)
Принцип действия комбинированного действия
Тип клапана двухходовой
Присоединение муфтовое G 1"
Диаметр отверстия 25 мм
Пропускная способность, Kv 140 л/мин
Материал мембраны NBR (нитрил-бутадиеновый каучук)
Температура рабочей среды, °С − 10 + 90 °С
Температура окружающей среды, °С: электромагнит класса F: −10 + 60 °C
электромагнит класса H: −10 + 80 °C
Рабочая среда Вода, воздух, инертные газы, дизтопливо и др. нефтепродукты
Минимальный перепад давления между входом и выходом, ΔPmin 0 bar (0 кгс/см2)
Максимальный перепад давления между входом и выходом, ΔPmax 14 bar (14 кгс/см2 )
Максимально допустимое давление на входе, Pmax 16 bar (16 кгс/см2)
Максимальная вязкость 12 сСт
Напряжение питания
(другое напряжение по запросу)
~12V, 24V, 110V, 220V, 380V переменного тока 50 Hz;
– 12V, 24V, 110V постоянного тока.
Время открытия 60 мсек
Время закрытия до 600 мсек
Ресурс работы 400 000 циклов

Зависимость ΔPmax от мощности катушки

Мощность потребления, ВтРабочее давление, бар
ΔPminΔPmax = Pвх - Pвых
Переменный токПостоянный ток
8 0 14 3
12 8
14 14

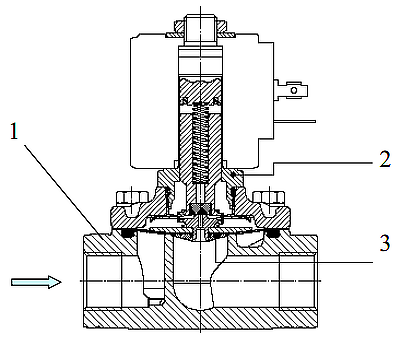

Схема исполнения клапана

skhema ispolneniya klapana 21IH6K1B250

Применяемые материалы

  • Корпус (1) - нержавеющая сталь AISI 316 (12Х18Н10Т)
  • Арматурная трубка (2) - нержавеющая сталь AISI серии 316
  • Плунжер - нержавеющая сталь AISI серии 400
  • Пружина - нержавеющая сталь AISI серии 300
  • Мембрана (3) - NBR (нитрил-бутадиеновый каучук)
  • elektromagnitnyy klapan ode 21IH6K1B250 chertez

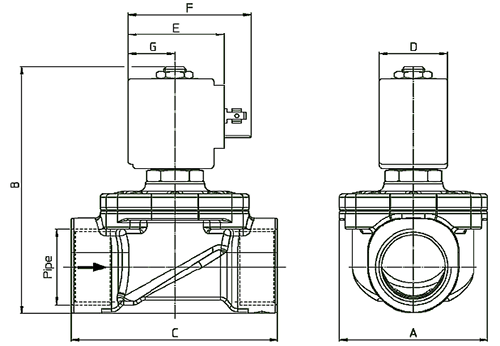

Размеры электромагнитного клапана 21IH6K1B250​

elektromagnitnyy klapan ode 21IH6K1B250 razmery



Тип катушки

ABCDEFG
B 65 109 90 30 42 54 20,5
U 36 48 60 23,5
G 52 55 67 25



Потребляемая мощность
WУдержание  ~VAПуск ~VA
8 W 14,5 25
12 W  23 35
14 W   27 43

Техническое обозначение катушек ODE (Смотреть/Скачать).
