Электромагнитный клапан 21IH8K1V400 (G1 1/2")

Рейтинг:
Цена: 13828.80 UAH
  • Применение: для Воды, для Газообразных сред, для Химических продуктов, для Нефтепродуктов
  • Присоединение: 1 1/2 дюйма
  • Исполнение: нормально закрытый
  • Принцип действия: комбинированного действия
  • Температура рабочей среды: от -10 °С до +140 °С
  • Материал уплотнения: FKM
  • Минимальный перепад давления ΔPmin: 0 bar
  • Максимально допустимое давление на входе: 16 bar
Количество:

Клапан электромагнитный нормально закрытый из нержавеющей стали для агрессивных сред 21IH8K1V400

Электромагнитные нормально закрытые клапаны комбинированного действия модели 21IH8K1V400 из нержавеющей стали используются: химической и др. отраслях промышленности для автоматической блокировки потоков горячей и холодной воды, воздуха, кислот, щелочей, минеральных масел, дизельного топлива, бензина, керосина и др. жидких и газообразных сред.

Технические характеристики электромагнитного клапана 21IH8K1V400

Исполнение НЗ (нормально закрытый)
Принцип действия комбинированного действия
Тип клапана двухходовой
Присоединение муфтовое G 1 1/4"
Диаметр отверстия 40 мм
Пропускная способность, Kv 340 л/мин
Материал мембраны FKM (фторэластомер, витон)
Температура рабочей среды, °С − 10 + 140 °С
Температура окружающей среды, °С: электромагнит класса F: −10 + 60 °C
электромагнит класса H: −10 + 80 °C
Рабочая среда Деминерализованная вода, воздух, кислород*, кислоты, щелочи, минеральные масла, бензин, керосин, дизтопливо и др. нефтепродукты
Минимальный перепад давления между входом и выходом, ΔPmin 0 bar (0 кгс/см2)
Максимальный перепад давления между входом и выходом, ΔPmax 14 bar (14 кгс/см2 )
Максимально допустимое давление на входе, Pmax 16 bar (16 кгс/см2)
Максимальная вязкость 12 сСт
Напряжение питания
(другое напряжение по запросу)
~12V, 24V, 110V, 220V, 380V переменного тока 50 Hz;
– 12V, 24V, 110V постоянного тока.
Время открытия 60 мсек
Время закрытия до 600 мсек
Ресурс работы 400 000 циклов

* При исполнении клапана для кислорода в названии кода добавляется …-OX.Например: 21IH8K1V400-OX

Зависимость ΔPmax от мощности катушки

Мощность потребления, ВтРабочее давление, бар
ΔPminΔPmax = Pвх - Pвых
Переменный токПостоянный ток
14 0 14

Схема исполнения клапана

skhema ispolneniya klapana 21IH8K1V400

Применяемые материалы

  • Корпус (1) - нержавеющая сталь AISI 316 (12Х18Н10Т)
  • Арматурная трубка (2) - нержавеющая сталь AISI серии 316
  • Плунжер - нержавеющая сталь AISI серии 400
  • Пружина - нержавеющая сталь AISI серии 300
  • Мембрана (3) - FKM (фторэластомер, витон)
  • elektromagnitnyy klapan ode 21IH8K1V400 chertez

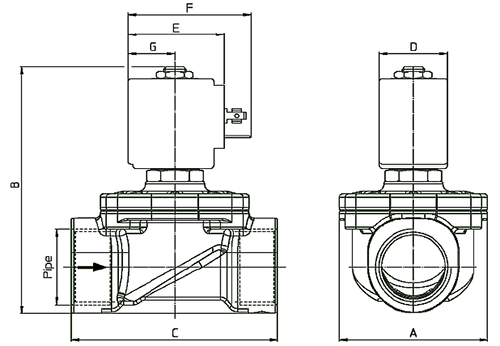

Размеры электромагнитного клапана 21IH8K1V400​

elektromagnitnyy klapan ode 21IH8K1V400 razmery



Тип катушки

ABCDEFG
B 94 126 128 30 42 54 20,5
U 36 48 60 23,5
G 52 55 67 25



Потребляемая мощность
WУдержание  ~VAПуск ~VA
8 W 14,5 25
12 W  23 35
14 W   27 43

Техническое обозначение катушек ODE (Смотреть/Скачать).
