Электромагнитный клапан 21JPARRV23 (G1/8")

Рейтинг:
Цена: 511.68 UAH
  • Применение: для Воды, для Пара, для Газообразных сред, для Нефтепродуктов
  • Присоединение: 1/8 дюйма
  • Исполнение: нормально закрытый
  • Принцип действия: прямого действия
  • Температура рабочей среды: от -10 °С до +140 °С
  • Материал уплотнения: FKM
  • Минимальный перепад давления ΔPmin: 0 bar
  • Максимально допустимое давление на входе: 16 bar
Количество:

Клапан электромагнитный нормально закрытый из нержавеющей стали для агрессивных сред 21JPARRV23

Электромагнитные нормально закрытые клапаны прямого действия модели 21JPARRV23 с наружной резьбой применяются для автоматического перекрытия потоков воды, воздуха и др. жидких и газообразных сред.

Технические характеристики электромагнитного клапана 21JPARRV23

Исполнение НЗ (нормально закрытый)
Принцип действия прямого действия
Тип клапана двухходовой
Присоединение муфтовое G 1/8"
Диаметр отверстия 2.3 мм
Пропускная способность, Kv 2.1 л/мин
Материал мембраны FKM (фторэластомер, витон)
Температура рабочей среды, °С − 10 + 140 °С
Температура окружающей среды, °С: электромагнит класса F: −10 + 60 °C
электромагнит класса H: −10 + 80 °C
Рабочая среда Воздух, вода, инертные газы, бензин, дизтопливо, нефтепродукты и др.
Минимальное давление на входе, Pmin 0 bar (0 кгс/см2)
Максимальный перепад давления между входом и выходом, ΔPmax 15 bar (15 кгс/см2 )
Максимально допустимое давление на входе, Pmax 16 bar (16 кгс/см2)
Максимальная вязкость 37 сСт
Напряжение питания
(другое напряжение по запросу)
~12V, 24V, 48V, 110V, 220V, 230V переменного тока 50 Hz;
– 12V, 24V, 48V постоянного тока.
Время открытия 20 мсек
Время закрытия до 40 мсек
Ресурс работы 1 000 000 циклов

Зависимость ΔPmax от мощности катушки

Мощность потребления, ВтРабочее давление, бар
ΔPminΔPmax = Pвх - Pвых
Переменный токПостоянный ток
2,5 0 6
5 15 8

Схема исполнения клапана

skhema ispolneniya klapana 21JPARRV23

Применяемые материалы

  • Корпус (1) - PPS (сульфид полифенилена-стойкий к высоким (до 285°С) температурам полимер)
  • Арматурная трубка (2) - латунь UNI EN 12165 CW617N
  • Плунжер (3) - нержавеющая сталь AISI серии 400
  • Пружина - нержавеющая сталь AISI серии 300
  • Уплотнение (4) - FKM (Витон)
  • elektromagnitnyy klapan ode 21JPARRV23 chertez

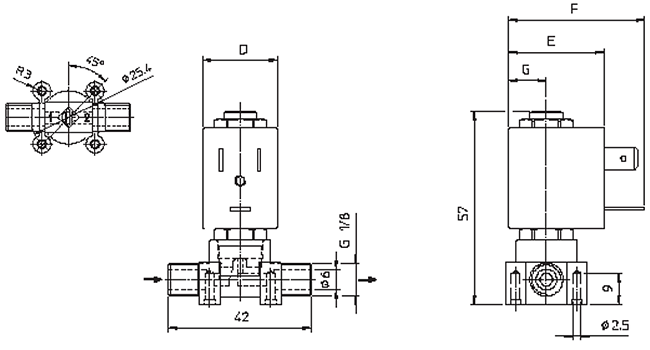

Размеры электромагнитного клапана 21JPARRV23​

elektromagnitnyy klapan ode 21JPARRV23 razmery



Потребляемая мощность
WУдержание  ~VAПуск ~VADEFG
2,5 W 5 7 22 27,5 39,5 11
5 W  10 15

Техническое обозначение катушек ODE (Смотреть/Скачать).
