Электромагнитный клапан 21W5KV350 G1 1/4"

Цена: 9861.82 грн.
  • Применение: Вода, Газообразная среда, Нефтепродукты
  • Присоединение: 1 1/4 дюйма
  • Исполнение: нормально закрытый
  • Принцип действия: непрямого действия
  • Температура рабочей среды: от −10 °С до +140 °С
  • Материал уплотнения: FKM
  • Минимальный перепад давления ΔPmin: 0.2 bar
  • Максимально допустимое давление на входе: 25 bar
  • Материал корпуса: латунь
Количество:

Клапан электромагнитный нормально закрытый непрямого действия 21W5KV350 Клапан электромагнитный нормально закрытый непрямого действия 21W5KV350 от итальянского производителя ODE. Электромагнитные клапаны 2/2-ходовые нормально закрытые непрямого действия (с пилотным управлением) модели 21W5KV350 применяются для автоматического перекрытия потоков воды, воздуха, пара и др. жидких и газообразных сред с температурой не выше +140°С.

Технические характеристики электромагнитного клапана 21W5KV350

Исполнение НЗ (нормально закрытый)
Принцип действия непрямого действия
Тип клапана двухходовой
Присоединение муфтовое G1 1/4"
Диаметр отверстия 35 мм
Пропускная способность, Kv 400 л/мин
Материал мембраны FKM (фторэластомер, витон)
Температура рабочей среды, °С −10 +140 °С
Температура окружающей среды, °С: электромагнит класса F: −10 + 60 °C
электромагнит класса H: −10 + 80 °C
Рабочая среда вода, воздух с маслами, кислород*, бензин, дизтопливо, нефтепродукты и др.
Минимальный перепад давления между входом и выходом, ΔPmin 0,2 bar (0,2 кгс/см2)
Максимальный перепад давления между входом и выходом, ΔPmax 10 bar (10 кгс/см2)
Максимально допустимое давление на входе, Pmax 25 bar (25 кгс/см2)
Максимальная вязкость 12 сСт
Напряжение питания
(другое напряжение по запросу)
~12V, 24V, 110V, 220V, 380V переменного тока 50 Hz;
– 12V, 24V, 110V постоянного тока.
Время открытия 60 мсек
Время закрытия до 600 мсек
Ресурс работы 400 000 циклов

* При исполнении клапана для кислорода в названии кода добавляется …-OX. Например: 21W5KV350-OX

Зависимость ΔPmax от мощности катушки

Мощность потребления, ВтРабочее давление, бар
ΔPminΔPmax = Pвх - Pвых
Переменный токПостоянный ток
8 0,2 10 10

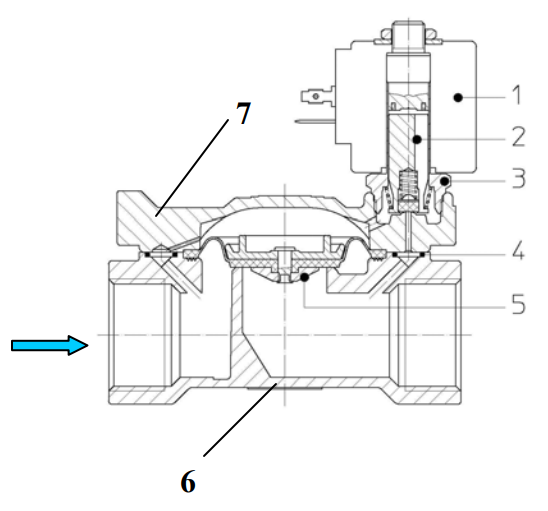

Схема исполнения клапана

skhema ispolneniya klapana ode 21w5kv350

Применяемые материалы

  • Корпус (6), крышка (7);– латунь UNI EN 12165 CW617
  • Арматурная трубка (3) – нержавеющая сталь AISI серии 300
  • Плунжер (2) – нержавеющая сталь AISI серии 400
  • Пружина – нержавеющая сталь AISI серии 300
  • Мембрана (5) – FKM

elektromagnitnyy klapan ode 21w5kv350 chertez

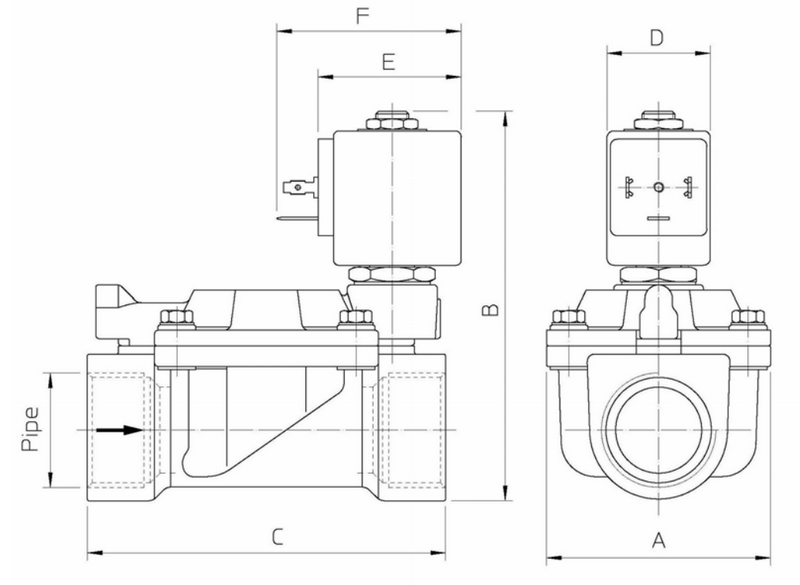

Размеры электромагнитного клапана 21W5KV350

elektromagnitnyy klapan ode 21w5kv350 razmery

ABCDEF
98 125 144 30 42 54



Потребляемая мощностьТип катушки
WУдержание ~VAПуск ~VA
8 14,5 25 B

Техническое обозначение катушек ODE (Смотреть/Скачать).
