Электромагнитный клапан 21WA4ZOE130 (G1/2")

Рейтинг:
Цена: 1837.76 UAH
  • Применение: для Воды, для Пара, для Газообразных сред, для Химических продуктов
  • Присоединение: 1/2 дюйма
  • Исполнение: нормально открытый
  • Принцип действия: непрямого действия
  • Температура рабочей среды: от -10 °С до +140 °С
  • Материал уплотнения: EPDM
  • Минимальный перепад давления ΔPmin: 0.2 bar
  • Максимально допустимое давление на входе: 20 bar
Количество:

Клапан электромагнитный нормально открытый непрямого действия 21WA4ZOE130 от итальянского производителя ODE. Электромагнитный клапан 2/2-ходовой нормально открытый непрямого действия (с пилотным управлением) 21WA4ZOE130 применяется для автоматического перекрытия потоков горячей воды, пара, воздуха, кислот, щелочей с температурой не выше +140°С. Не стоек к нефтепродуктам.

Технические характеристики электромагнитного клапана 21WA4ZOE130

Исполнение НО (нормально открытый)
Принцип действия непрямого действия
Тип клапана двухходовой
Присоединение муфтовое G1/2"
Диаметр отверстия 13 мм
Пропускная способность, Kv 70 л/мин
Материал мембраны EPDM (этилен-пропиленовый каучук)
Температура рабочей среды, °С −10 +140 °С
Температура окружающей среды, °С: электромагнит класса F: −10 + 60 °C
электромагнит класса H: −10 + 80 °C
Рабочая среда горячая вода, пар, воздух, кислоты, щелочи. Не стоек к нефтепродуктам.
Минимальный перепад давления между входом и выходом, ΔPmin 0,2 bar (0,2 кгс/см2)
Максимальный перепад давления между входом и выходом, ΔPmax 16 bar
Максимально допустимое давление на входе, Pmax 20 bar (20 кгс/см2)
Максимальная вязкость 12 сСт
Напряжение питания
(другое напряжение по запросу)
~12V, 24V, 110V, 220V переменного тока 50 Hz;
– 12V, 24V, 110V постоянного тока.
Время открытия 60 мсек
Время закрытия до 600 мсек
Ресурс работы 400 000 циклов

Зависимость ΔPmax от мощности катушки

Мощность потребления, ВтРабочее давление, бар
ΔPminΔPmax = Pвх - Pвых
Переменный токПостоянный ток
8 0,2 16 16

Схема исполнения клапана

skhema ispolneniya klapana ode 21WA4ZOE130

Применяемые материалы

  • Катушка (1) – полиамид
  • Корпус (7), крышка (8) – латунь UNI EN 12165 CW617
  • Арматурная трубка (3) – нержавеющая сталь AISI серии 300
  • Плунжер (2) – нержавеющая сталь AISI серии 400
  • Пружина – нержавеющая сталь AISI серии 300
  • Мембрана (5) – EPDM

elektromagnitnyy klapan ode 21WA4ZOE130 chertez

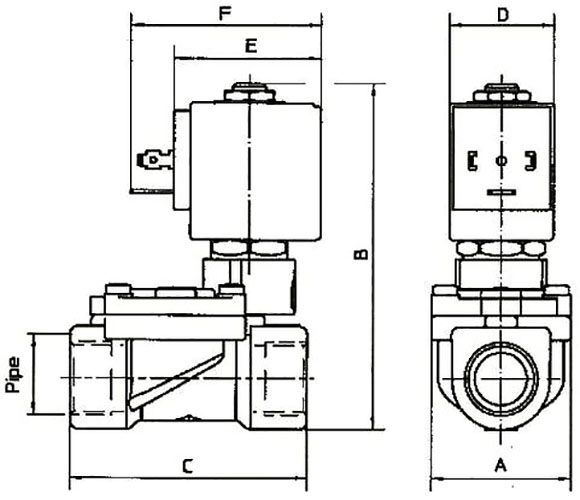

Размеры электромагнитного клапана 21WA4ZOE130 в мм

elektromagnitnyy klapan ode 21WA4ZOE130 razmery

Потребляемая мощностьТип катушкиABCDEF
WУдержание ~VAПуск ~VA
8 W 14,5 25 B 40 97 66 30 42 54

Техническое обозначение катушек ODE (Смотреть/Скачать).
