Электромагнитный клапан 21WA4ZOV130 (G1/2")

Цена: 3196.27 грн.
  • Применение: Вода, Газообразная среда, Нефтепродукты
  • Присоединение: 1/2 дюйма
  • Исполнение: нормально открытый
  • Принцип действия: непрямого действия
  • Температура рабочей среды: от −10 °С до +140 °С
  • Материал уплотнения: FKM
  • Минимальный перепад давления ΔPmin: 0.2 bar
  • Максимально допустимое давление на входе: 20 bar
  • Материал корпуса: латунь
Количество:

Клапан электромагнитный нормально открытый 21WA4ZOV130

Электромагнитные нормально открытые непрямого действия (с пилотным управлением) клапаны модели 21WA4ZOV130 применяются для автоматического перекрытия потоков воды, воздуха, продуктов переработки нефти и др. жидких и газообразных сред (смотрите характеристики, робочая среда).

Технические характеристики электромагнитного клапана 21WA4ZOV130

Исполнение НО (нормально открытый)
Принцип действия непрямого действия
Тип клапана двухходовой
Присоединение муфтовое G 1/2"
Диаметр отверстия 13 мм
Пропускная способность, Kv 70 л/мин
Материал мембраны FKM (фторэластомер, витон)
Температура рабочей среды, °С − 10 + 140 °С
Температура окружающей среды, °С: электромагнит класса F: −10 + 60 °C
электромагнит класса H: −10 + 80 °C
Рабочая среда Воздух с маслами, кислород*, бензин, дизтопливо, нефтепродукты, вода до 70 °С. Не стоек к пару.
Минимальное давление на входе, Pmin 0.2 bar (0.2 кгс/см2)
Максимальный перепад давления между входом и выходом, ΔPmax 16 bar (16 кгс/см2 )
Максимально допустимое давление на входе, Pmax 20 bar (20 кгс/см2)
Максимальная вязкость 12 сСт
Напряжение питания
(другое напряжение по запросу)
~12V, 24V, 110V, 220V, 380V переменного тока 50 Hz;
– 12V, 24V, 110V постоянного тока.
Время открытия 60 мсек
Время закрытия до 600 мсек
Ресурс работы 400 000 циклов

* При исполнении клапана для кислорода в названии кода добавляется …-OX. Например: 21WA4ZOV130-OX

Зависимость ΔPmax от мощности катушки

Мощность потребления, ВтРабочее давление, бар
ΔPminΔPmax = Pвх - Pвых
Переменный токПостоянный ток
8 0 16 16

Схема исполнения клапана

skhema ispolneniya klapana 21WA4ZOV130

Применяемые материалы

  • Корпус (7), крышка (8) - латунь UNI EN 12165 CW617N
  • Арматурная трубка (3) - нержавеющая сталь AISI серии 300
  • Плунжер (2) - нержавеющая сталь AISI серии 400
  • Пружина - нержавеющая сталь AISI серии 300
  • Мембрана (5) - FKM
  • elektromagnitnyy klapan ode 21WA4ZOV130 chertez

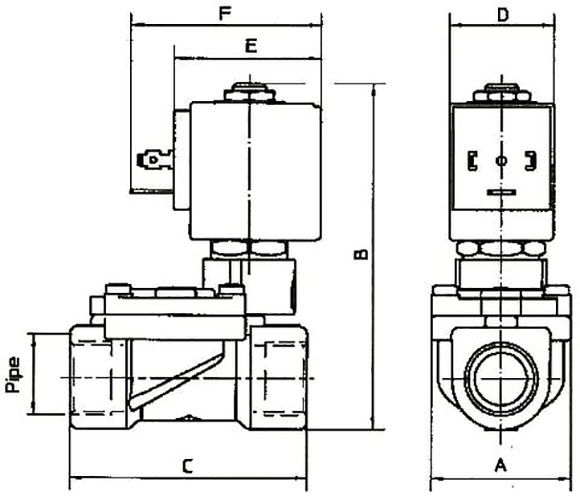

Размеры электромагнитного клапана 21WA4ZOV130

elektromagnitnyy klapan ode 21WA4ZOV130 razmery



Потребляемая мощность
WУдержание  ~VAПуск ~VAТип катушкиABCDEF
8 W 14,5 25 B 40 97 66 30 42 54

Техническое обозначение катушек ODE (Смотреть/Скачать).
