Электромагнитный клапан 21X2KT120 (G1/2")

Рейтинг:
Цена: 9029.80 UAH
  • Применение: для Воды, для Пара, для Газообразных сред, для Химических продуктов
  • Присоединение: 1/2 дюйма
  • Исполнение: нормально закрытый
  • Принцип действия: непрямого действия
  • Температура рабочей среды: от +60 °С до +180 °С
  • Материал уплотнения: PTFE
  • Минимальный перепад давления ΔPmin: 0.5 bar
  • Максимально допустимое давление на входе: 25 bar
Количество:

Клапан электромагнитный нормально закрытый из нержавеющей стали для агрессивных сред 21X2KT120

Электромагнитные клапаны 2/2-ходовые нормально закрытые непрямого действия (с пилотным управлением) модели 21X2KT120 применяются в пищевой, химической и др. отраслях промышленности для автоматического перекрытия потоков горячей воды, пара, химических продуктов и др. жидких и газообразных сред.

Технические характеристики электромагнитного клапана 21X2KT120

Исполнение НЗ (нормально закрытый)
Принцип действия непрямого действия
Тип клапана двухходовой
Присоединение муфтовое G1/2"
Диаметр отверстия 12 мм
Пропускная способность, Kv 35 л/мин
Материал мембраны PTFE (политетрафторэтилен,фторопласт)
Температура рабочей среды, °С +60 +180 °С
Температура окружающей среды, °С: электромагнит класса F: −10 + 60 °C
электромагнит класса H: −10 + 80 °C
Рабочая среда Пар, горячая вода, химические продукты и др. агрессивные среды
Минимальный перепад давления между входом и выходом, ΔPmin 0,5 bar (0,5 кгс/см2)
Максимальный перепад давления между входом и выходом, ΔPmax 10 bar
Максимально допустимое давление на входе, Pmax 25 bar (25 кгс/см2)
Напряжение питания
(другое напряжение по запросу)
~12V, 24V, 110V, 220V, 380V переменного тока 50 Hz;
– 12V, 24V, 110V постоянного тока.
Время открытия 60 мсек
Время закрытия до 600 мсек
Ресурс работы 400 000 циклов

* Для корректной работы клапана рекомендуется использовать среды с температурой не ниже 60 °C. Для увеличения срока службы диафрагмы пар рекомендуется фильтровать от твѐрдых примесей.

Зависимость ΔPmax от мощности катушки

Мощность потребления, ВтРабочее давление, бар
ΔPminΔPmax = Pвх - Pвых
Переменный токПостоянный ток
8 0,5 10 10

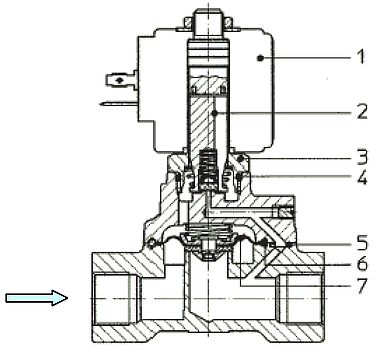

Схема исполнения клапана

skhema ispolneniya klapana 21X2KT120

Применяемые материалы

  • Корпус (8) - нержавеющая сталь AISI 316 (12Х18Н10Т)
  • Арматурная трубка (3) - нержавеющая сталь AISI серии 300
  • Плунжер (2) - нержавеющая сталь AISI серии 400
  • Пружина - нержавеющая сталь AISI серии 300
  • Мембрана (7) - PTFE (политетрафторэтилен,фторопласт)

elektromagnitnyy klapan ode 21X2KT120 chertez

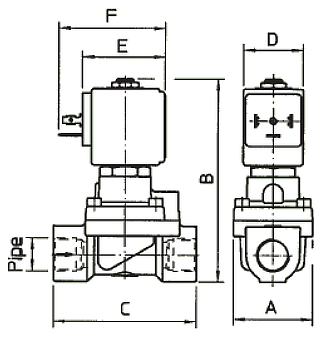

Размеры электромагнитного клапана 21X2KT120

elektromagnitnyy klapan ode 21X2KT120 razmery

Потребляемая мощностьТип катушкиABCDEF
WУдержание ~VAПуск ~VA
8 14,5 25 B 40 103 72 30 42 54

Техническое обозначение катушек ODE (Смотреть/Скачать).
