Электромагнитный клапан 21X3KE190 (G3/4")

Цена: 11590.92 UAH
  • Применение: для Воды, для Пара, для Газообразных сред, для Химических продуктов
  • Присоединение: 3/4 дюйма
  • Исполнение: нормально закрытый
  • Принцип действия: непрямого действия
  • Температура рабочей среды: от -10 °С до +140 °С
  • Материал уплотнения: EPDM
  • Минимальный перепад давления ΔPmin: 0.1 bar
  • Максимально допустимое давление на входе: 16 bar
Количество:

Клапан электромагнитный нормально закрытый из нержавеющей стали для агрессивных сред 21X3KE190

Электромагнитные нормально закрытые клапаны непрямого действия модели 21X3KE190 из нержавеющей стали используются: в пищевой, химической и др. отраслях промышленности для автоматической блокировки потоков горячей и холодной воды, пара, химических продуктов и др. жидких и газообразных сред. Не стоек к маслам и нефтепродуктам.

Технические характеристики электромагнитного клапана 21X3KE190

Исполнение НЗ (нормально закрытый)
Принцип действия непрямого действия
Тип клапана двухходовой
Присоединение муфтовое G3/4"
Диаметр отверстия 19 мм
Пропускная способность, Kv 130 л/мин
Материал мембраны EPDM (этилен-пропиленовый каучук)
Температура рабочей среды, °С − 10 + 140 °С
Температура окружающей среды, °С: электромагнит класса F: −10 + 60 °C
электромагнит класса H: −10 + 80 °C
Рабочая среда вода, воздух, кислоты, щелочи, пар.
Минимальный перепад давления между входом и выходом, ΔPmin 0,1 bar (0,1 кгс/см2)
Максимальный перепад давления между входом и выходом, ΔPmax 16 bar (16 кгс/см2 )
Максимально допустимое давление на входе, Pmax 25 bar (25 кгс/см2)
Напряжение питания
(другое напряжение по запросу)
~12V, 24V, 110V, 220V, 380V переменного тока 50 Hz;
– 12V, 24V, 110V постоянного тока.
Время открытия 60 мсек
Время закрытия до 600 мсек
Ресурс работы 400 000 циклов

Зависимость ΔPmax от мощности катушки

Мощность потребления, ВтРабочее давление, бар
ΔPminΔPmax = Pвх - Pвых
Переменный токПостоянный ток
8 0,1 16 16

Схема исполнения клапана

Применяемые материалы

  • Корпус - нержавеющая сталь AISI 316 (12Х18Н10Т)
  • Арматурная трубка (3) - нержавеющая сталь AISI серии 300
  • Плунжер (2) - нержавеющая сталь AISI серии 400
  • Пружина - нержавеющая сталь AISI серии 300
  • Мембрана (6)  - EPDM

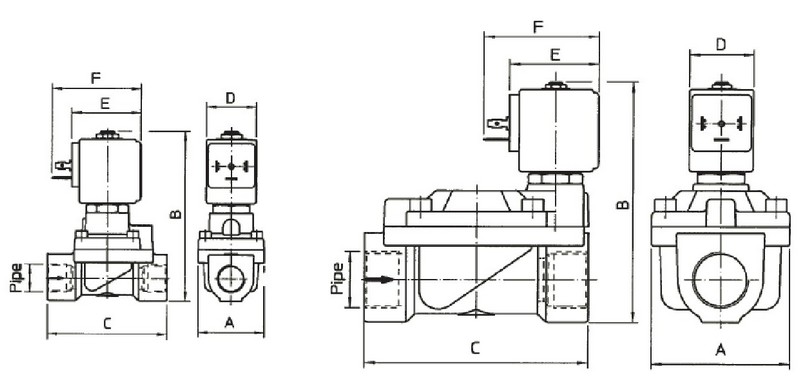

Размеры электромагнитного клапана 21X3KE190​

ABCDEF
65 115 104 30 42 54



Потребляемая мощностьТип катушки
WУдержание  ~VAПуск ~VA
8 W 14,5 25 B

Техническое обозначение катушек ODE (Смотреть/Скачать).
