Электромагнитный клапан 21YW6KOT250 (G1")

Рейтинг:
Цена: 5617.60 UAH
  • Применение: для Воды, для Пара, для Газообразных сред
  • Присоединение: 1 дюйм
  • Исполнение: нормально закрытый
  • Принцип действия: непрямого действия
  • Температура рабочей среды: от -40 °С до +180 °С
  • Материал уплотнения: PTFE
  • Минимальный перепад давления ΔPmin: 0.9 bar
  • Максимально допустимое давление на входе: 25 bar
Количество:

Клапан электромагнитный нормально закрытый непрямого действия 21YW6KOT250 от итальянского производителя ODE. Электромагнитные клапаны 2/2-ходовые нормально закрытые непрямого действия (с пилотным управлением) модели 21YW6KOT250 применяются для автоматического перекрытия потоков горячей воды, пара и др. жидких и газообразных сред с температурой не выше +180°С.

Технические характеристики электромагнитного клапана 21YW6KOT250

Исполнение НЗ (нормально закрытый)
Принцип действия непрямого действия
Тип клапана двухходовой
Присоединение муфтовое G 1/2"
Диаметр отверстия 25 мм
Пропускная способность, Kv 160 л/мин
Материал мембраны PTFE (политетрафторэтилен,фторопласт)
Температура рабочей среды, °С −40 +180 °С
Температура окружающей среды, °С: −40 + 80 °C
Рабочая среда пар, горячая вода, горячий воздух и др.
Минимальный перепад давления между входом и выходом, ΔPmin 0,9 bar (0,9 кгс/см2)
Максимальный перепад давления между входом и выходом, ΔPmax 10 bar
Максимально допустимое давление на входе, Pmax 25 bar (25 кгс/см2)
Максимальная вязкость 12 сСт
Напряжение питания
(другое напряжение по запросу)
~12V, 24V, 110V, 220V переменного тока 50 Hz;
– 12V, 24V, 110V постоянного тока.
Время открытия 60 мсек
Время закрытия до 600 мсек
Ресурс работы 400 000 циклов

Зависимость ΔPmax от мощности катушки

Мощность потребления, ВтРабочее давление, бар
ΔPminΔPmax = Pвх - Pвых
Переменный токПостоянный ток
8 0,9 10 10

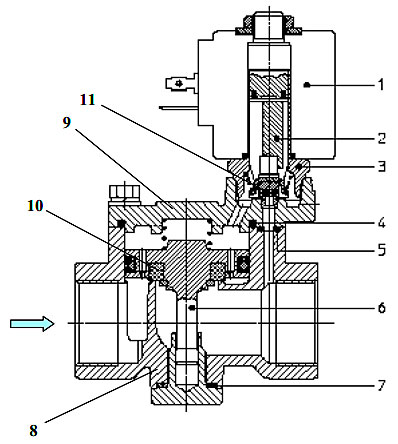

Схема исполнения соленоидного клапана

skhema ispolneniya klapana ode 21YW6KOT250

Применяемые материалы

  • Катушка (1) – полиамид
  • Корпус (8), крышка (9) – латунь UNI EN 12165 CW617N
  • Арматурная трубка (3) – нержавеющая сталь AISI серии 300
  • Плунжер (2) – нержавеющая сталь AISI серии 400
  • Пружина – нержавеющая сталь AISI серии 300
  • Уплотнение (10) – усиленный стеклом PTFE
  • Уплотнение плунжера (11) – модифицированный PTFE

elektromagnitnyy klapan ode 21YW6KOT250 chertez

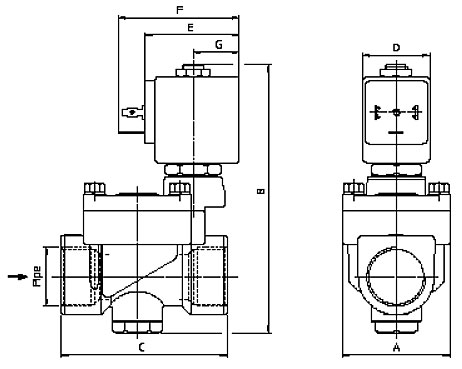

Размеры электромагнитного клапана 21YW6KOT250

elektromagnitnyy klapan ode 21YW6KOT250 razmery

Потребляемая мощностьТип катушкиABCDEF
WУдержание ~VAПуск ~VA
8 W 14,5 25 B 62 130 93 30 42 54

Техническое обозначение катушек ODE (Смотреть/Скачать).
