Электромагнитный клапан 31A3AB10 G 1/8"

Рейтинг:
Цена: 1104.96 UAH
  • Применение: для Воды, для Газообразных сред, для Нефтепродуктов
  • Присоединение: 1/8 дюйма
  • Исполнение: 3/2 ходовой нормально закрытый
  • Принцип действия: прямого действия
  • Температура рабочей среды: от -10 °С до +90 °С
  • Материал уплотнения: NBR
  • Минимальный перепад давления ΔPmin: 0 bar
  • Максимально допустимое давление на входе: 40 bar
Количество:

Клапан электромагнитный нормально закрытый прямого действия 31A3AB10 от итальянского производителя ODE.Электромагнитные клапаны 3/2-ходовые нормально закрытые прямого действия модели 31A3AB10 применяются для автоматического перекрытия потоков воды, воздуха, минерального масла, продуктов переработки нефти и др. жидких и газообразных сред с температурой не выше +90°С.

Технические характеристики электромагнитного клапана 31A3AB10

Исполнение НЗ (нормально закрытый)
Принцип действия прямого действия
Тип клапана трёхходовой
Присоединение муфтовое G1/8"
Диаметр отверстия 1 мм
Пропускная способность, Kv 0,45 л/мин
Материал мембраны NBR (нитрил-бутадиеновый каучук)
Температура рабочей среды, °С −10 +90 °С
Температура окружающей среды, °С: электромагнит класса F: −10 + 60 °C
электромагнит класса H: −10 + 80 °C
Рабочая среда вода, воздух, минеральные масла, нефтепродукты и др.
Минимальный перепад давления между входом и выходом, ΔPmin 0 bar (0 кгс/см2)
Максимальный перепад давления между входом и выходом, ΔPmax 20 bar
Максимально допустимое давление на входе, Pmax 40 bar (40 кгс/см2)
Максимальная вязкость 53 сСт
Напряжение питания
(другое напряжение по запросу)
~12V, 24V, 110V, 220V переменного тока 50 Hz;
– 12V, 24V, 110V постоянного тока.

Зависимость ΔPmax от мощности катушки

Мощность потребления, Вт Рабочее давление, бар
ΔPmin ΔPmax = Pвх - Pвых
Переменный ток Постоянный ток
8 0 20 20

Схема исполнения соленоидного клапана

skhema ispolneniya klapana ode 31A3AB10

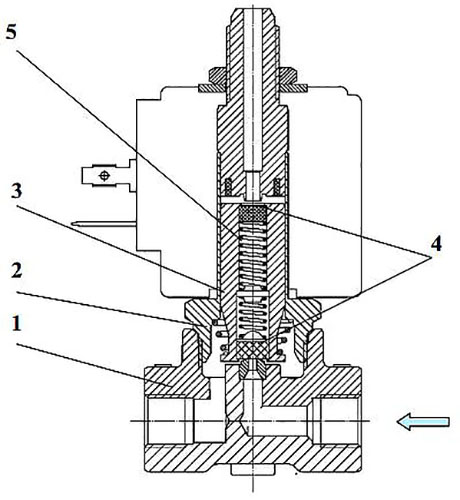

Применяемые материалы

  • Корпус (1) – латунь UNI EN 12165 CW617N
  • Арматурная трубка (2) – нержавеющая сталь AISI серии 300
  • Плунжер (3) – нержавеющая сталь AISI серии 400
  • Пружина (5) – нержавеющая сталь AISI серии 300
  • Уплотнение (4) – NBR

elektromagnitnyy klapan ode 31A3AB10 chertez

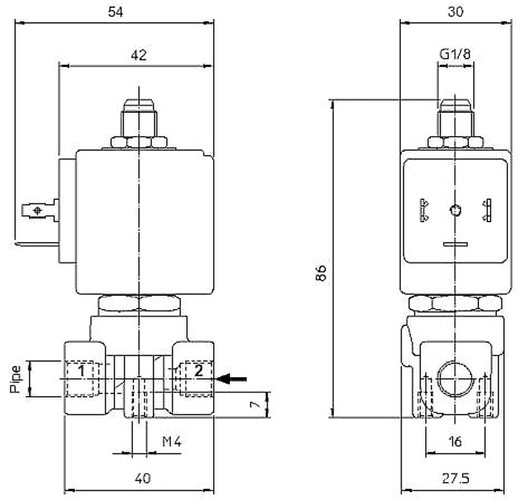

Размеры электромагнитного клапана 31A3AB10

elektromagnitnyy klapan ode 31A3AB10 razmery

Потребляемая мощностьТип катушки
WУдержание ~VAПуск ~VA
8 W 14,5 25 B

Техническое обозначение катушек ODE (Смотреть/Скачать).
