Электромагнитный клапан 21W3KE190 G3/4"

Рейтинг:
Цена: 2500.48 UAH
  • Применение: для Воды, для Пара, для Газообразных сред, для Химических продуктов
  • Присоединение: 3/4 дюйма
  • Исполнение: нормально закрытый
  • Принцип действия: непрямого действия
  • Температура рабочей среды: от -10 °С до +140 °С
  • Материал уплотнения: EPDM
  • Минимальный перепад давления ΔPmin: 0.2 bar
  • Максимально допустимое давление на входе: 25 bar
Количество:

Клапан электромагнитный нормально закрытый непрямого действия 21W3KE190 Клапан электромагнитный нормально закрытый непрямого действия 21W3KE190 от итальянского производителя ODE. Электромагнитные клапаны 2/2-ходовые нормально закрытые непрямого действия (с пилотным управлением) модели 21W3KE190 применяются для автоматического перекрытия потоков воды, воздуха, пара и др. жидких и газообразных сред с температурой не выше +140°С. Не стоек к нефтепродуктам.

Технические характеристики электромагнитного клапана 21W3KE190

Исполнение НЗ (нормально закрытый)
Принцип действия непрямого действия
Тип клапана двухходовой
Присоединение муфтовое G3/4"
Диаметр отверстия 19 мм
Пропускная способность, Kv 140 л/мин
Материал мембраны EDPM (этилен-пропиленовый каучук)
Температура рабочей среды, °С −10 +140 °С
Температура окружающей среды, °С: электромагнит класса F: −10 + 60 °C
электромагнит класса H: −10 + 80 °C
Рабочая среда горячая вода, пар, воздух, кислоты, щелочи.
Минимальный перепад давления между входом и выходом, ΔPmin 0,2 bar (0,2 кгс/см2)
Максимальный перепад давления между входом и выходом, ΔPmax 16 bar (16 кгс/см2)
Максимально допустимое давление на входе, Pmax 25 bar (25 кгс/см2)
Максимальная вязкость 12 сСт
Напряжение питания
(другое напряжение по запросу)
~12V, 24V, 110V, 220V, 380V переменного тока 50 Hz;
– 12V, 24V, 110V постоянного тока.
Время открытия 60 мсек
Время закрытия до 600 мсек
Ресурс работы 400 000 циклов

Зависимость ΔPmax от мощности катушки

Мощность потребления, ВтРабочее давление, бар
ΔPminΔPmax = Pвх - Pвых
Переменный токПостоянный ток
8 0,2 16 16

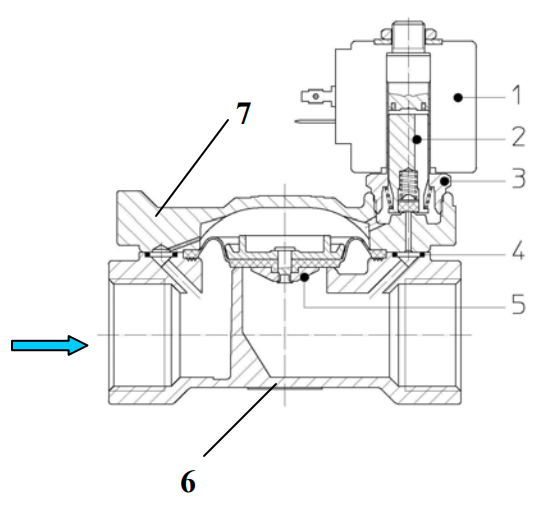

Схема исполнения клапана

skhema ispolneniya klapana ode 21w3ke190

Применяемые материалы

  • Корпус (6), крышка (7);– латунь UNI EN 12165 CW617
  • Арматурная трубка (3) – нержавеющая сталь AISI серии 300
  • Плунжер (2) – нержавеющая сталь AISI серии 400
  • Пружина – нержавеющая сталь AISI серии 300
  • Мембрана (5) – EDPM

elektromagnitnyy klapan ode 21w3ke190 chertez

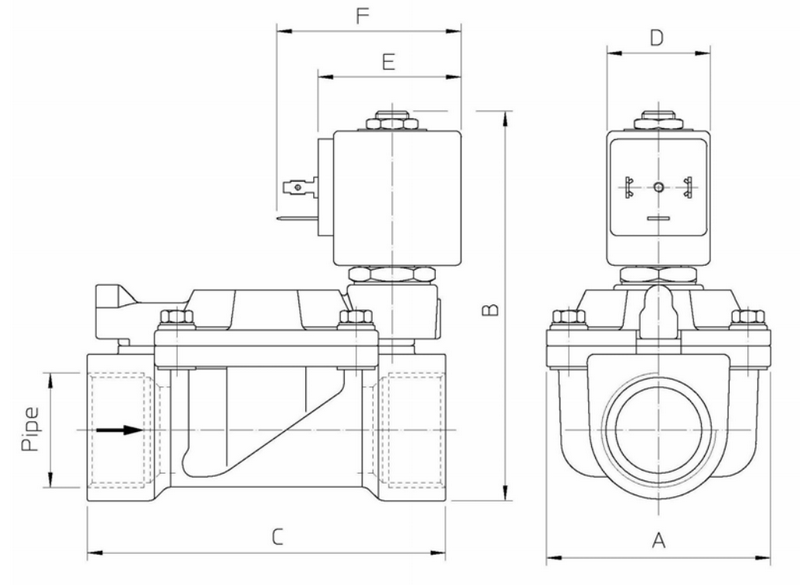

Размеры электромагнитного клапана 21W3KE190

elektromagnitnyy klapan ode 21w3ke190 razmery

ABCDEF
65 105 104 30 42 54
Потребляемая мощностьТип катушки
WУдержание ~VAПуск ~VA
8 14,5 25 B

Техническое обозначение катушек ODE (Смотреть/Скачать).
