Электромагнитный клапан 21WA4KOE130 G1/2″

Рейтинг:
Цена: 1628.16 UAH
  • Применение: для Воды, для Пара, для Газообразных сред, для Химических продуктов
  • Присоединение: 1/2 дюйма
  • Исполнение: нормально закрытый
  • Принцип действия: непрямого действия
  • Температура рабочей среды: от -10 °С до +140 °С
  • Материал уплотнения: EPDM
  • Минимальный перепад давления ΔPmin: 0.2 bar
  • Максимально допустимое давление на входе: 20 bar
Количество:

Электромагнитный клапан 21WA4KOE130 – устройство, которое используется для автоматического сброса лишней жидкости или газа из системы, если давление достигнет определенного критического диапазона. Изделие может использоваться в самых различных системах – подачи воды, пара, воздуха, кислот и щелочей. Клапан ODE 21WA4KOE130 относится к нормально закрытым, то есть в обычном режиме он надежно перекрывает поток. Для его открытия необходимо подать напряжение на электромагнитную катушку. Так как данная модель электромагнитного клапана непрямого действия, для его срабатывания необходим минимальный перепад давления в системе (см. характеристики).

Устройство может работать в широких диапазонах рабочих условий: температура -10…+140 градусов, давление – до 20 бар. Для срабатывания клапану 21WA4KOE130 требуется перепад давления на 0,2 бар. Механизм отличается высокой пропускной способностью – до 70 л/мин, скоростью срабатывания (60/600 мс на открытие/закрытие), а производитель гарантирует не менее 400 тысяч рабочих циклов. Крепление изделия к системе муфтовое. Для обеспечения максимальной герметичности и для защиты от агрессивных веществ в уплотнениях используется этилен-пропиленовый каучук.

Технические характеристики электромагнитного клапана 21WA4KOE130

Исполнение НЗ (нормально закрытый)
Принцип действия непрямого действия
Тип клапана двухходовой
Присоединение муфтовое G1/2"
Диаметр отверстия 13 мм
Пропускная способность, Kv 70 л/мин
Материал мембраны EPDM (этилен-пропиленовый каучук)
Температура рабочей среды, °С −10 + 140 °С
Температура окружающей среды, °С: электромагнит класса F: −10 + 60 °C
электромагнит класса H: −10 + 80 °C
Рабочая среда горячая вода, пар, воздух, кислоты, щелочи
Минимальный перепад давления между входом и выходом, ΔPmin 0,2 bar (0,2 кгс/см2)
Максимальный перепад давления между входом и выходом, ΔPmax 16 bar
Максимально допустимое давление на входе, Pmax 20 bar (20 кгс/см2)
Максимальная вязкость 12 сСт
Напряжение питания
(другое напряжение по запросу)
~12V, 24V, 110V, 220V, 380V переменного тока 50 Hz;
– 12V, 24V, 110V постоянного тока.
Время открытия 60 мсек
Время закрытия до 600 мсек
Ресурс работы 400 000 циклов

Зависимость ΔPmax от мощности катушки

Мощность потребления, ВтРабочее давление, бар
ΔPminΔPmax = Pвх - Pвых
Переменный токПостоянный ток
8 0,2 16 16

Схема исполнения клапана

skhema ispolneniya klapana ode 21wa4koe130

Применяемые материалы

  • Корпус (6), крышка (7) – латунь UNI EN 12165 CW617
  • Арматурная трубка (3) – нержавеющая сталь AISI серии 300
  • Плунжер (2) – нержавеющая сталь AISI серии 400
  • Пружина – нержавеющая сталь AISI серии 300
  • Мембрана (5) – EPDM

elektromagnitnyy klapan ode 21wa4koe130 chertez

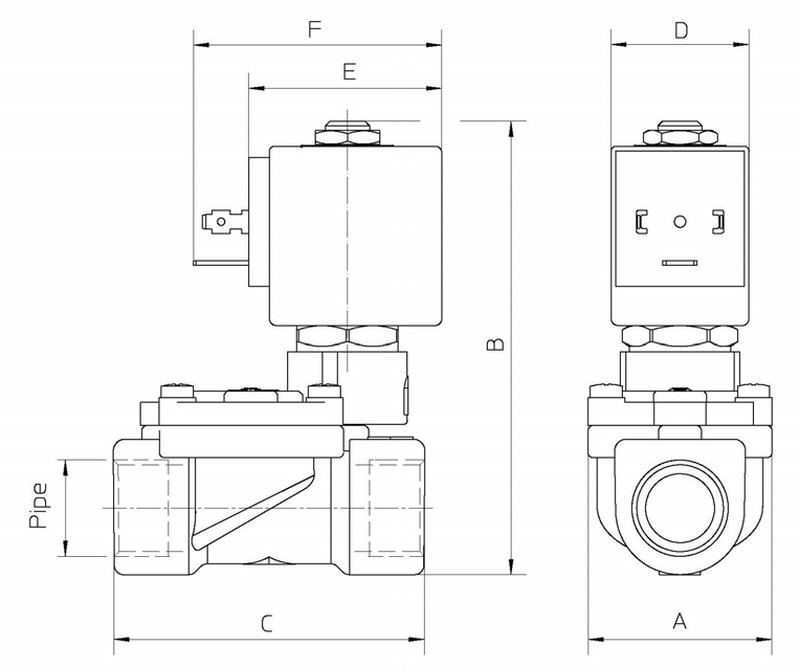

Размеры электромагнитного клапана 21WA4KOE130

elektromagnitnyy klapan ode 21wa4koe130 razmery

ABCDEF
40 97 66 30 42 54



Потребляемая мощностьТип катушки
WУдержание  ~VAПуск ~VA
8 W 14,5 25 B

Техническое обозначение катушек ODE (Смотреть/Скачать).
