Клапан электромагнитный нормально закрытый непрямого действия 21W3KB190 Клапан электромагнитный нормально закрытый непрямого действия 21W3KB190 от итальянского производителя ODE. Электромагнитные клапаны 2/2-ходовые нормально закрытые непрямого действия (с пилотным управлением) модели 21W3KB190 применяются для автоматического перекрытия потоков воды, воздуха, пара и др. жидких и газообразных сред с температурой не выше +90°С.
Исполнение | НЗ (нормально закрытый) |
Принцип действия | непрямого действия |
Тип клапана | двухходовой |
Присоединение | муфтовое G3/4" |
Диаметр отверстия | 19 мм |
Пропускная способность, Kv | 140 л/мин |
Материал мембраны | NBR (нитрил-бутадиеновый каучук) |
Температура рабочей среды, °С | −10 +90 °С |
Температура окружающей среды, °С: | электромагнит класса F: −10 + 60 °C электромагнит класса H: −10 + 80 °C |
Рабочая среда | вода, воздух, минеральные масла, нефтепродукты и др. |
Минимальный перепад давления между входом и выходом, ΔPmin | 0,2 bar (0,2 кгс/см2) |
Максимальный перепад давления между входом и выходом, ΔPmax | 16 bar (16 кгс/см2) |
Максимально допустимое давление на входе, Pmax | 25 bar (25 кгс/см2) |
Максимальная вязкость | 12 сСт |
Напряжение питания (другое напряжение по запросу) |
~12V, 24V, 110V, 220V, 380V переменного тока 50 Hz; – 12V, 24V, 110V постоянного тока. |
Время открытия | 60 мсек |
Время закрытия | до 600 мсек |
Ресурс работы | 400 000 циклов |
Мощность потребления, Вт | Рабочее давление, бар | ||
---|---|---|---|
ΔPmin | ΔPmax = Pвх - Pвых | ||
Переменный ток | Постоянный ток | ||
8 | 0,2 | 16 | 16 |

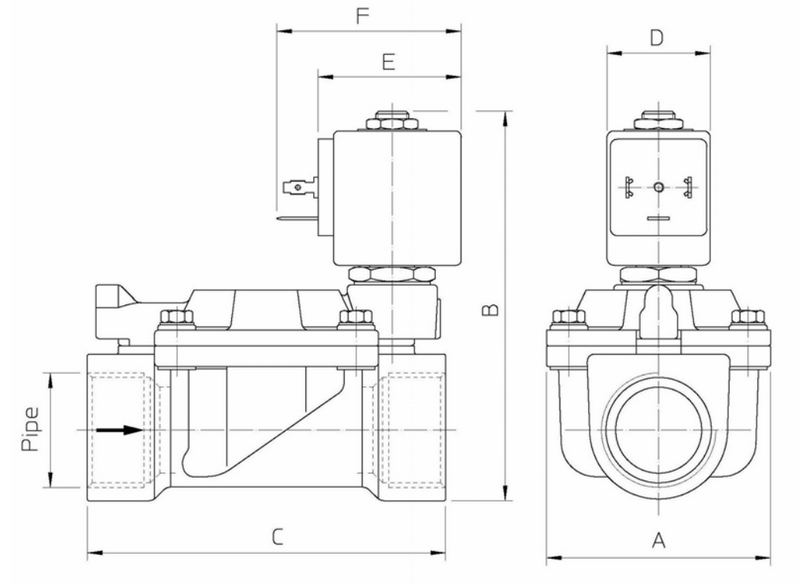

A | B | C | D | E | F |
---|---|---|---|---|---|
65 | 105 | 104 | 30 | 42 | 54 |
Потребляемая мощность | Тип катушки | ||
---|---|---|---|
W | Удержание ~VA | Пуск ~VA | |
8 | 14,5 | 25 | B |
