Клапан с пневмоприводом 21IA4T15GC1-5 (G1/2")

Цена: 8647.99 грн.
  • Применение: Спецоборудование
  • Присоединение: 1/2 дюйма
  • Исполнение: нормально закрытый, с пневмоприводом
  • Температура рабочей среды: от −10 °С до +180 °С
  • Материал уплотнения: PTFE
  • Минимальный перепад давления ΔPmin: 0 bar
  • Максимально допустимое давление на входе: 40 bar
  • Материал корпуса: нержавеющая сталь
Количество:

Клапан с пневмоприводом нормально закрытый ODE 21IA4T15GC1-5 применяется в пищевой, химической и других отраслях промышленности для автоматического перекрытия потоков воздуха, воды, пара, масел, пищевых продуктов, продуктов переработки нефти, кислот и других агрессивных жидких и газообразных сред.

Технические особенности клапана 21IA4T15GC1-5

  • Прямоточная конструкция обеспечивает высокую пропускную способность
  • Защита от гидроудара при входе среды под золотник
  • Оптический указатель положения
  • Возможность использования для сильно агрессивных и высоковязких сред
  • Вращающийся на 360° пневмопривод для удобства монтажа и обслуживания
  • Возможность установки в любом положении
  • Несложная трансформация клапана в нормально открытое исполнение

Технические характеристики в PDF (Смотреть/Скачать).

Технические характеристики клапана с пневмоприводом 21IA4T15GC1-5

Исполнение НЗ (нормально закрытый)
Тип клапана с пневмоприводом
Присоединение муфтовое G1/2"
Диаметр отверстия 15 мм
Пропускная способность, Kv 80 л/мин
Материал мембраны PTFE (фторопласт)
Материал сальников PTFE (фторопласт), FKM (фторэластомер, витон)
Температура рабочей среды, °С −10 +180°С
Температура окружающей среды, °С: −10 + 60°C
Рабочая среда вода (в т.ч. питьевая), воздух, пар до 180°С, жидкие пищевые продукты, жиры, органические и минеральные масла, дизтопливо, бензин и др. нефтепродукты, кислоты, щелочи и др. агрессивные среды
Управляющая среда: воздух, вода и др. нейтральные среды
Давление управляющей среды 5-8 bar
Температура управляющей среды: max. +60°C
Минимальный перепад давления между входом и выходом, ΔPmin 0 bar (0 кгс/см2)
Максимальный перепад давления между входом и выходом, ΔPmax 25 bar
Максимально допустимое давление на входе, Pmax 40 bar (40 кгс/см2)
Максимальная вязкость 600 сСт

Схема исполнения клапана 21IA4T15GC1-5

skhema ispolneniya pnevmoklapana 21IA4T15GC1-5

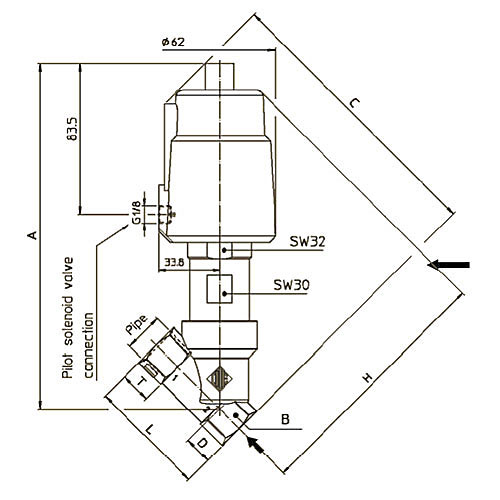

Размеры электромагнитного клапана 21IA4T15GC1-5

pnevmaticheskiy klapan ode 21IA4T15GC1-5 razmery

T
190,6 SW 27  156 15,4 139,7 65 17
