Клапан с пневмоприводом 21IA8T40GC2 (G1 1/2")

Рейтинг:
Цена: 9188.16 UAH
  • Применение: для Воды, для Пара, для Газообразных сред, для Химических продуктов, для Нефтепродуктов, для Спецоборудования
  • Присоединение: 1 1/2 дюйма
  • Исполнение: нормально закрытый, с пневмоприводом
  • Принцип действия: прямого действия
  • Температура рабочей среды: от -10 °С до +180 °С
  • Материал уплотнения: PTFE
  • Минимальный перепад давления ΔPmin: 0 bar
  • Максимально допустимое давление на входе: 25 bar
Количество:

Клапан с пневмоприводом нормально закрытый ODE 21IA8T40GC2 G1 1/2" применяется в пищевой, химической и других отраслях промышленности для автоматического перекрытия потоков воздуха, воды, пара, масел, пищевых продуктов, продуктов переработки нефти, кислот и других агрессивных жидких и газообразных сред.

Технические особенности клапана 21IA8T40GC2 DN 40

  • Прямоточная конструкция обеспечивает высокую пропускную способность.
  • Защита от гидроудара при входе среды под золотник.
  • Оптический указатель положения.
  • Возможность использования для сильно агрессивных и высоковязких сред.
  • Для удобства монтажа и обслуживания пневмопривод вращается на 360°.
  • Возможность установки в любом положении.
  • Несложная трансформация клапана в нормально открытое исполнение (см. условия в PDF файле).

Технические характеристики клапана с пневмоприводом 21IA8T40GC2

Исполнение НЗ (нормально закрытый)
Тип клапана с пневмоприводом
Присоединение муфтовое G1 1/2"
Диаметр отверстия 40 мм
Пропускная способность, Kv 430 л/мин
Материал мембраны PTFE (фторопласт)
Материал сальников PTFE (фторопласт), FKM (фторэластомер, витон)
Температура рабочей среды, °С −10 +180°С
Температура окружающей среды, °С: −10 + 60°C
Рабочая среда вода (в т.ч. питьевая), воздух, пар до 180°С, жидкие пищевые продукты, жиры, органические и минеральные масла, дизтопливо, бензин и др. нефтепродукты, кислоты, щелочи и др. агрессивные среды
Управляющая среда: воздух, вода и др. нейтральные среды
Давление управляющей среды 4-10 bar
Температура управляющей среды: max. +60°C
Минимальный перепад давления между входом и выходом, ΔPmin 0 bar (0 кгс/см2)
Максимальный перепад давления между входом и выходом, ΔPmax 4,5 bar
Максимально допустимое давление на входе, Pmax 25 bar (25 кгс/см2)
Максимальная вязкость 600 сСт

Технические характеристики в PDF (Смотреть/Скачать).

Схема исполнения клапана 21IA8T40GC2

skhema ispolneniya pnevmoklapana 21IA8T40GC2

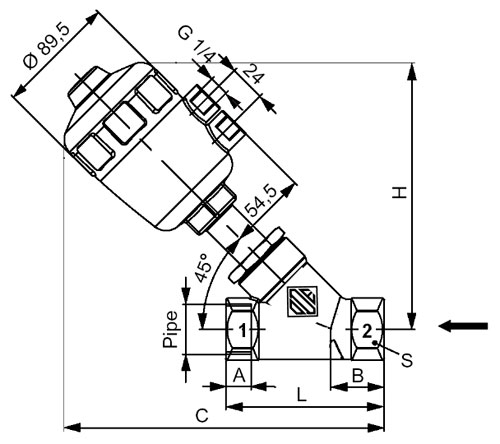

Размеры электромагнитного клапана 21IA8T40GC2 в мм

pnevmaticheskiy klapan ode 21IA8T40GC2 razmery

ABCLHS
25,2 31,0 217,0 122 186,0 55

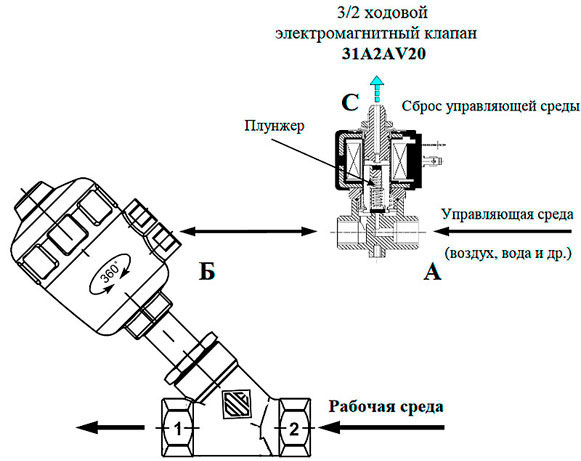

Схема управления пневмоклапаном нормально закрытого типа

skhema upravleniya pnevmoklapanom normalno zakrytym 21IA8T40GC2

Открытие клапана

При подаче напряжения на катушку нормально закрытого 3/2 ходового управляющего электромагнитного клапана, его плунжер открывает порт А и закрывает порт С. Направление движения управляющей среды: А → Б. Управляющая среда через порт Б попадает под поршень пневмопривода и, преодолевая усилие пружин, перемещает его. Клапан открыт.

Закрытие клапана

При снятии напряжения с катушки управляющего электромагнитного клапана, его плунжер закрывает порт А и открывает порт С. Направление движения управляющей среды Б → С. Управляющая среда из под поршня пневмопривода сбрасывается через порт С. Поршень пневмопривода под действием пружин возвращается в исходное положение. Клапан закрыт.

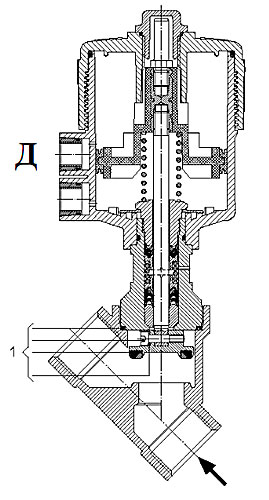

Схема управления нормально открытого клапана с пневмоприводом 21IA8T40GC2

pnevmoklapan normalno otkrytyy 21IA8T40GC2 В нормально открытом клапане управляющая среда подается в порт Д.
