Электромагнитный клапан 21A1KOT15-X003

Цена: 1097.09 грн.
  • Применение: Вода, Пар, Газообразная среда, на высокое давление
  • Присоединение: монтаж на плиту
  • Исполнение: нормально закрытый
  • Принцип действия: прямого действия
  • Температура рабочей среды: от −40 °С до +180 °С
  • Материал уплотнения: PTFE
  • Минимальный перепад давления ΔPmin: 0 bar
  • Максимально допустимое давление на входе: 100 bar
  • Материал корпуса: латунь
Количество:

Клапан электромагнитный нормально закрытый из нержавеющей стали для агрессивных сред 21A1KOT15-X003

Электромагнитные нормально закрытые клапаны прямого действия модели 21A1KOT15-X003 применяются для автоматического перекрытия потоков воды, воздуха и других жидких и газообразных сред.

Технические характеристики электромагнитного клапана 21A1KOT15-X003

Исполнение НЗ (нормально закрытый)
Принцип действия прямого действия
Тип клапана двухходовой
Присоединение монтаж на плиту
Диаметр отверстия 1.5 мм
Пропускная способность, Kv 1.4 л/мин
Материал мембраны PTFE (политетрафторэтилен, фторопласт)
Температура рабочей среды, °С − 40 + 180 °С
Температура окружающей среды, °С: электромагнит класса H: − 40 + 180 °С
Рабочая среда Вода, воздух, масла, пар, кислоты, щёлочи и другие среды
Минимальное давление на входе, Pmin 0 bar (0 кгс/см2)
Максимальный перепад давления между входом и выходом, ΔPmax 90 bar (90 кгс/см2 )
Максимально допустимое давление на входе, Pmax 100 bar (100 кгс/см2)
Максимальная вязкость 12 сСт
Напряжение питания
(другое напряжение по запросу)
~12V, 24V, 110V, 220V, 380V переменного тока 50 Hz

Зависимость ΔPmax от мощности катушки

Мощность потребления, ВтРабочее давление, бар
ΔPminΔPmax = Pвх - Pвых
Переменный токПостоянный ток
8 0 90 60

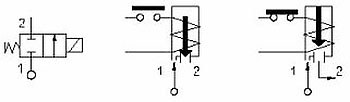

Схема исполнения клапана

skhema ispolneniya klapana 21A1KOT15 X003

Применяемые материалы

  • Корпус - латунь UNI EN 12165 CW617N
  • Арматурная трубка (3) - нержавеющая сталь AISI серии 300
  • Плунжер (2) - нержавеющая сталь AISI серии 400
  • Пружина - нержавеющая сталь AISI серии 300
  • Уплотнение - PTFE
  • elektromagnitnyy klapan ode 21A1KOT15 X003 chertez



Размеры электромагнитного клапана 21A1KOT15-X003​

elektromagnitnyy klapan ode 21A1KOT15 X003 razmery



Потребляемая мощностьТип катушкиDEF
WУдержание  ~VAПуск ~VA
8 W 14,5 25 B 30 42 54

Техническое обозначение катушек ODE (Смотреть/Скачать).
