Электромагнитные клапаны ODE — Итальянская запорная арматура — более 60 лет на рынке!
Исполнение | НО (нормально открытый) |
Принцип действия | прямого действия |
Тип клапана | двухходовой |
Присоединение | муфтовое G 1/8" |
Диаметр отверстия | 4.5 мм |
Пропускная способность, Kv | 6.5 л/мин |
Материал мембраны | FKM (фторэластомер, витон) |
Температура рабочей среды, °С | − 10 + 140 °С |
Температура окружающей среды, °С: | электромагнит класса F: −10 + 60 °C электромагнит класса H: −10 + 80 °C |
Рабочая среда | Вода, воздух с маслами, кислород*, бензин, дизтопливо, нефтепродукты и др. |
Минимальный перепад давления между входом и выходом, ΔPmin | 0 bar (0 кгс/см2) |
Минимальное давление на входе, Pmin | 0 bar (0 кгс/см2) |
Максимальный перепад давления между входом и выходом, ΔPmax | 6 bar (6 кгс/см2 ) |
Максимально допустимое давление на входе, Pmax | 40 bar (40 кгс/см2) |
Максимальная вязкость | 53 сСт |
Напряжение питания (другое напряжение по запросу) |
~12V, 24V, 110V, 220V, 380V переменного тока 50 Hz; – 12V, 24V, 110V постоянного тока. |
Время открытия | 20 мсек |
Время закрытия | до 40 мсек |
Ресурс работы | 1 000 000 циклов |
* При исполнении клапана для кислорода в названии кода добавляется …-OX. Например: 21A3ZV45G-OX
Мощность потребления, Вт | Рабочее давление, бар | ||
---|---|---|---|
ΔPmin | ΔPmax = Pвх - Pвых | ||
Переменный ток | Постоянный ток | ||
12 | 0 | 6 | – |
14 | 6 |

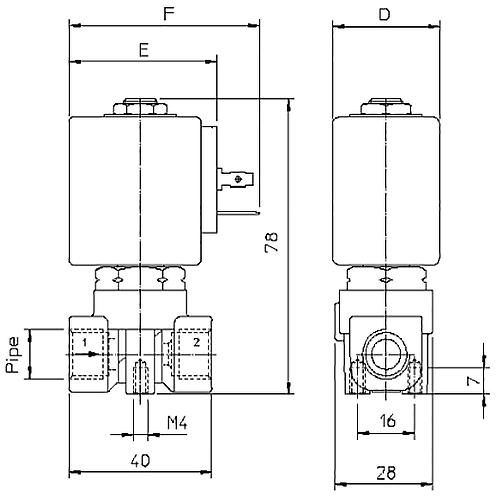

Потребляемая мощность | Тип катушки | D | E | F | ||
---|---|---|---|---|---|---|
W | Удержание ~VA | Пуск ~VA | ||||
12 W | 23 | 35 | U | 36 | 48 | 60 |
14 W | 27 | 43 | G | 52 | 55 | 67 |
