Клапан электромагнитный нормально закрытый комбинированного действия 21H14KOE250 от итальянского производителя ODE.Электромагнитные клапаны 2/2-ходовые нормально открытые непрямого действия (с принудительным подъемом мембраны) модели 21H14KOE250 применяются для вакуума и избыточного давления для автоматического перекрытия потоков горячей воды, воздуха, пара, кислоты, щелочи.Не стоек к нефтепродуктам.
Технические характеристики электромагнитного клапана 21H14KOE250
| Исполнение | НЗ (нормально закрытый) |
| Принцип действия | комбинированного действия |
| Тип клапана | двухходовой |
| Присоединение | муфтовое G 1" |
| Диаметр отверстия | 25 мм |
| Пропускная способность, Kv | 105 л/мин |
| Материал мембраны | EPDM (этилен-пропиленовый каучук) |
| Температура рабочей среды, °С | −10 +140 °С |
| Температура окружающей среды, °С: | электромагнит класса F: −10 + 60 °C электромагнит класса H: −10 + 80 °C |
| Рабочая среда | горячая вода, пар, воздух, кислоты, щелочи. Не стоек к нефтепродуктам. |
| Минимальный перепад давления между входом и выходом, ΔPmin | 0 bar (0 кгс/см2) |
| Максимальный перепад давления между входом и выходом, ΔPmax | 15 bar |
| Максимально допустимое давление на входе, Pmax | 16 bar (16 кгс/см2) |
| Максимальная вязкость | 12 сСт |
| Напряжение питания (другое напряжение по запросу) |
~12V, 24V, 110V, 220V, 380V переменного тока 50 Hz; – 12V, 24V, 110V постоянного тока. |
| Время открытия | 60 мсек |
| Время закрытия | до 600 мсек |
| Ресурс работы | 400 000 циклов |
Зависимость ΔPmax от мощности катушки
| Мощность потребления, Вт | Рабочее давление, бар | ||
|---|---|---|---|
| ΔPmin | ΔPmax = Pвх - Pвых | ||
| Переменный ток | Постоянный ток | ||
| 8 | 0 | 5 | ― |
| 12 | 12 | ||
| 14 | 15 | ||

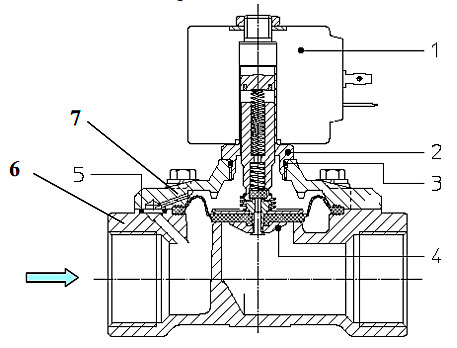

Схема исполнения клапана
Применяемые материалы
- Катушка (1) – полиамид
- Корпус (6), крышка (7) – латунь UNI EN 12165 CW617
- Арматурная трубка (2) – нержавеющая сталь AISI серии 300
- Плунжер – нержавеющая сталь AISI серии 400
- Пружина – нержавеющая сталь AISI серии 300
- Мембрана (4) – EPDM

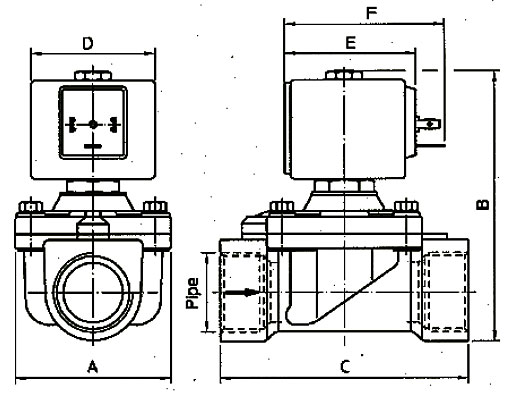

Размеры электромагнитного клапана 21H14KOE250
| Потребляемая мощность | Тип катушки | A | B | C | D | E | F | ||
|---|---|---|---|---|---|---|---|---|---|
| W | Удержание ~VA | Пуск ~VA | |||||||
| 8 W | 14,5 | 25 | B | 65 | 112 | 104 | 30 | 42 | 54 |
| 12 W | 23 | 35 | U | 36 | 48 | 60 | |||
| 14 W | 27 | 43 | G | 52 | 55 | 67 | |||
