Клапан электромагнитный нормально закрытый из нержавеющей стали для агрессивных сред 21JPPR1V23
Электромагнитные нормально закрытые клапаны прямого действия модели 21JPPR1V23 с присоединением под трубку применяются для автоматического перекрытия потоков воды, воздуха и др. жидких и газообразных сред.
Технические характеристики электромагнитного клапана 21JPPR1V23
| Исполнение | НЗ (нормально закрытый) |
| Принцип действия | прямого действия |
| Тип клапана | двухходовой |
| Присоединение | под трубку Ø 6 |
| Диаметр отверстия | 2.3 мм |
| Пропускная способность, Kv | 2.1 л/мин |
| Материал мембраны | FKM (фторэластомер, витон) |
| Температура рабочей среды, °С | − 10 + 140 °С |
| Температура окружающей среды, °С: | электромагнит класса F: −10 + 60 °C электромагнит класса H: −10 + 80 °C |
| Рабочая среда | Воздух, вода, инертные газы, бензин, дизтопливо, нефтепродукты и др. |
| Минимальное давление на входе, Pmin | 0 bar (0 кгс/см2) |
| Максимальный перепад давления между входом и выходом, ΔPmax | 15 bar (15 кгс/см2 ) |
| Максимально допустимое давление на входе, Pmax | 16 bar (16 кгс/см2) |
| Максимальная вязкость | 37 сСт |
| Напряжение питания (другое напряжение по запросу) |
~12V, 24V, 48V, 110V, 220V, 230V переменного тока 50 Hz; – 12V, 24V, 48V постоянного тока. |
| Время открытия | 20 мсек |
| Время закрытия | до 40 мсек |
| Ресурс работы | 1 000 000 циклов |
Зависимость ΔPmax от мощности катушки
| Мощность потребления, Вт | Рабочее давление, бар | ||
|---|---|---|---|
| ΔPmin | ΔPmax = Pвх - Pвых | ||
| Переменный ток | Постоянный ток | ||
| 5 | 0 | 15 | 8 |
Схема исполнения клапана
Применяемые материалы
- Корпус (1) - PPS (сульфид полифенилена-стойкий к высоким (до 285°С) температурам полимер)
- Арматурная трубка (2) - латунь UNI EN 12165 CW617N
- Плунжер (3) - нержавеющая сталь AISI серии 400
- Пружина - нержавеющая сталь AISI серии 300
- Уплотнение (4) - FKM (Витон)

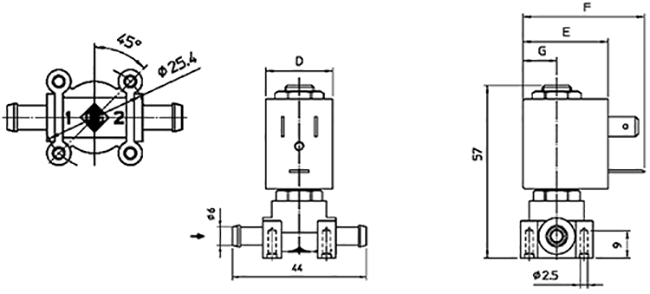

Размеры электромагнитного клапана 21JPPR1V23
| Потребляемая мощность | ||||||
|---|---|---|---|---|---|---|
| W | Удержание ~VA | Пуск ~VA | D | E | F | G |
| 2,5 W | 5 | 7 | 22 | 27,5 | 39,5 | 11 |
| 5 W | 10 | 15 | ||||
