Клапан электромагнитный нормально закрытый из нержавеющей стали для агрессивных сред 21X2KE120
Электромагнитные нормально закрытые клапаны непрямого действия модели 21X2KE120 из нержавеющей стали используются: в пищевой, химической и др. отраслях промышленности для автоматической блокировки потоков горячей и холодной воды, пара, химических продуктов и др. жидких и газообразных сред. Не стоек к маслам и нефтепродуктам.
Технические характеристики электромагнитного клапана 21X2KE120
| Исполнение | НЗ (нормально закрытый) |
| Принцип действия | непрямого действия |
| Тип клапана | двухходовой |
| Присоединение | муфтовое G1/2" |
| Диаметр отверстия | 12 мм |
| Пропускная способность, Kv | 35 л/мин |
| Материал мембраны | EPDM (этилен-пропиленовый каучук) |
| Температура рабочей среды, °С | − 10 + 140 °С |
| Температура окружающей среды, °С: | электромагнит класса F: −10 + 60 °C электромагнит класса H: −10 + 80 °C |
| Рабочая среда | вода, воздух, кислоты, щелочи, пар. |
| Минимальный перепад давления между входом и выходом, ΔPmin | 0,1 bar (0,1 кгс/см2) |
| Максимальный перепад давления между входом и выходом, ΔPmax | 20 bar (20 кгс/см2 ) |
| Максимально допустимое давление на входе, Pmax | 25 bar (25 кгс/см2) |
| Напряжение питания (другое напряжение по запросу) |
~12V, 24V, 110V, 220V, 380V переменного тока 50 Hz; – 12V, 24V, 110V постоянного тока. |
| Время открытия | 60 мсек |
| Время закрытия | до 600 мсек |
| Ресурс работы | 400 000 циклов |
Зависимость ΔPmax от мощности катушки
| Мощность потребления, Вт | Рабочее давление, бар | ||
|---|---|---|---|
| ΔPmin | ΔPmax = Pвх - Pвых | ||
| Переменный ток | Постоянный ток | ||
| 8 | 0,1 | 20 | 20 |

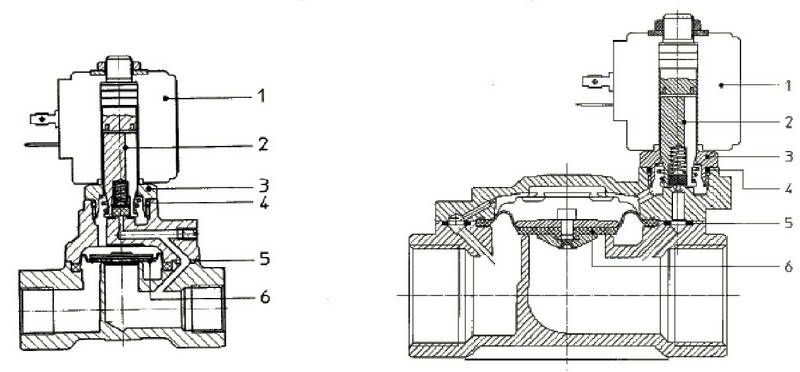

Схема исполнения клапана
Применяемые материалы
- Корпус - нержавеющая сталь AISI 316 (12Х18Н10Т)
- Арматурная трубка (3) - нержавеющая сталь AISI серии 300
- Плунжер (2) - нержавеющая сталь AISI серии 400
- Пружина - нержавеющая сталь AISI серии 300
- Мембрана (6) - EPDM
Размеры электромагнитного клапана 21X2KE120
| A | B | C | D | E | F |
|---|---|---|---|---|---|
| 40 | 103 | 72 | 30 | 42 | 54 |
| Потребляемая мощность | Тип катушки | ||
|---|---|---|---|
| W | Удержание ~VA | Пуск ~VA | |
| 8 W | 14,5 | 25 | B |
