Клапан электромагнитный нормально открытый непрямого действия 21YW4ZOT130 от итальянского производителя ODE.Электромагнитные клапаны 2/2-ходовые нормально открытые непрямого действия (с пилотным управлением) модели 21YW4ZOT130 применяются для автоматического перекрытия потоков горячей воды, пара и др. жидких и газообразных сред с температурой не выше +180°С.
Технические характеристики электромагнитного клапана 21YW4ZOT130
| Исполнение | НО (нормально открытый) |
| Принцип действия | непрямого действия |
| Тип клапана | двухходовой |
| Присоединение | муфтовое G 1/2" |
| Диаметр отверстия | 13 мм |
| Пропускная способность, Kv | 50 л/мин |
| Материал мембраны | PTFE (политетрафторэтилен, фторопласт) |
| Температура рабочей среды, °С | +60 +180 °С |
| Температура окружающей среды, °С: | −40 + 80 °C |
| Рабочая среда | пар, горячая вода, горячий воздух и др. |
| Минимальный перепад давления между входом и выходом, ΔPmin | 0,9 bar |
| Максимальный перепад давления между входом и выходом, ΔPmax | 10 bar |
| Максимально допустимое давление на входе, Pmax | 25 bar (25 кгс/см2) |
| Максимальная вязкость | 12 сСт |
| Напряжение питания (другое напряжение по запросу) |
~12V, 24V, 110V, 220V переменного тока 50 Hz; – 12V, 24V, 110V постоянного тока. |
| Время открытия | 60 мсек |
| Время закрытия | до 600 мсек |
| Ресурс работы | 400 000 циклов |
Зависимость ΔPmax от мощности катушки
| Мощность потребления, Вт | Рабочее давление, бар | ||
|---|---|---|---|
| ΔPmin | ΔPmax = Pвх - Pвых | ||
| Переменный ток | Постоянный ток | ||
| 8 | 0,9 | 10 | 10 |

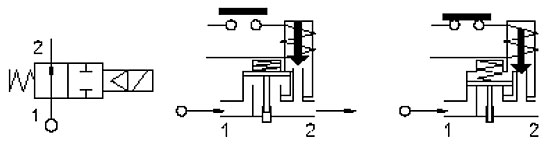

Схема исполнения соленоидного клапана
Применяемые материалы
- Катушка (1) – полиамид
- Корпус (8), крышка (9) – латунь UNI EN 12165 CW617N
- Арматурная трубка (3) – нержавеющая сталь AISI серии 300
- Плунжер (2) – нержавеющая сталь AISI серии 400
- Пружина – нержавеющая сталь AISI серии 300
- Уплотнение (10) – усиленный стеклом PTFE
- Уплотнение плунжера (11) – модифицированный PTFE

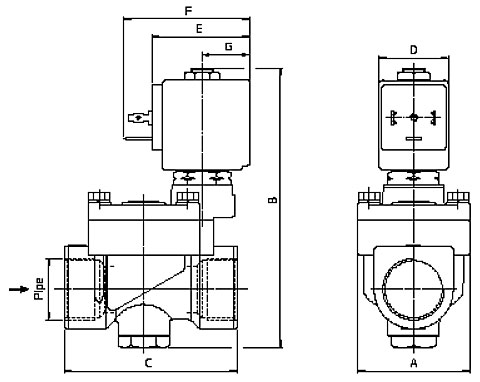

Размеры электромагнитного клапана 21YW4ZOT130
| Потребляемая мощность | Тип катушки | A | B | C | D | E | F | ||
|---|---|---|---|---|---|---|---|---|---|
| W | Удержание ~VA | Пуск ~VA | |||||||
| 8 W | 14,5 | 25 | B | 40 | 107 | 65 | 30 | 42 | 54 |
