Технические характеристики электромагнитного клапана 31A2AB20
| Исполнение | НЗ (нормально закрытый) |
| Принцип действия | прямого действия |
| Тип клапана | 3/2 ходовой |
| Присоединение | муфтовое G 1/4" |
| Диаметр отверстия | 2 мм |
| Пропускная способность, Kv | 2 л/мин |
| Материал мембраны | NBR (нитрил-бутадиеновый каучук) |
| Температура рабочей среды, °С | − 10 + 90 °С |
| Температура окружающей среды, °С: | электромагнит класса F: −10 + 60 °C электромагнит класса H: −10 + 80 °C |
| Рабочая среда | Вода, воздух, минеральные масла, нефтепродукты и др. |
| Минимальный перепад давления между входом и выходом, ΔPmin | 0 bar (0 кгс/см2) |
| Минимальное давление на входе, Pmin | 0 bar (0 кгс/см2) |
| Максимальный перепад давления между входом и выходом, ΔPmax | 10 bar (10 кгс/см2 ) |
| Максимально допустимое давление на входе, Pmax | 40 bar (40 кгс/см2) |
| Максимальная вязкость | 53 сСт |
| Напряжение питания (другое напряжение по запросу) |
~12V, 24V, 110V, 220V, 380V переменного тока 50 Hz; – 12V, 24V, 110V постоянного тока. |
Зависимость ΔPmax от мощности катушки
| Мощность потребления, Вт | Рабочее давление, бар | ||
|---|---|---|---|
| ΔPmin | ΔPmax = Pвх - Pвых | ||
| Переменный ток | Постоянный ток | ||
| 8 | 0 | 10 | 10 |

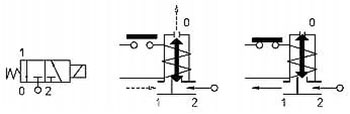

Схема исполнения клапана

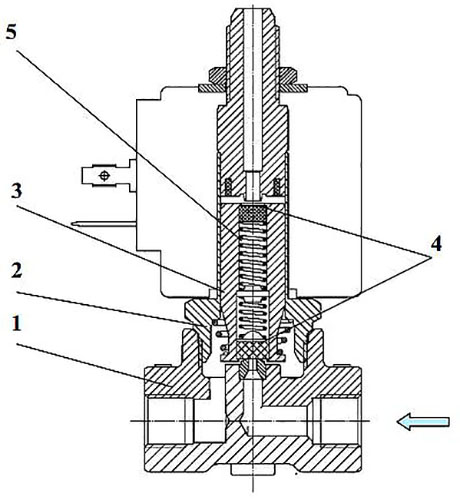

Применяемые материалы
- Корпус (1) - латунь UNI EN 12165 CW617N
- Арматурная трубка (2) - нержавеющая сталь AISI серии 300
- Плунжер (3) - нержавеющая сталь AISI серии 400
- Пружина (5) - нержавеющая сталь AISI серии 300
- Уплотнение (4) - NBR

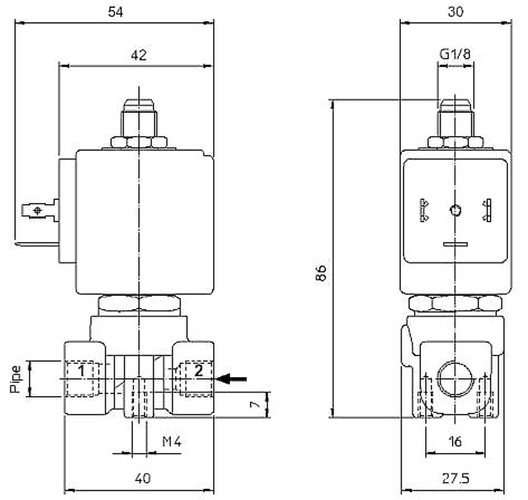

Размеры электромагнитного клапана 31A2AB20
| Потребляемая мощность | Тип катушки | ||
|---|---|---|---|
| W | Удержание ~VA | Пуск ~VA | |
| 8 W | 14,5 | 25 | B |
