Электромагнитный клапан 31A3AB30 G 1/8"

Рейтинг:
Цена: 1160.32 грн.
  • Применение: Вода, Газообразная среда, Нефтепродукты
  • Присоединение: 1/8 дюйма
  • Исполнение: 3/2 ходовой нормально закрытый
  • Принцип действия: прямого действия
  • Температура рабочей среды: от −10 °С до +90 °С
  • Материал уплотнения: NBR
  • Минимальный перепад давления ΔPmin: 0 bar
  • Максимально допустимое давление на входе: 40 bar
  • Материал корпуса: латунь
Количество:

Клапан электромагнитный нормально закрытый 31A3AB30

Электромагнитные нормально закрытые клапаны прямого действия модели 31A3AB30 применяются для автоматических потоков воды, воздуха, продуктов переработки нефти и других жидких и газообразных сред.

Технические характеристики электромагнитного клапана 31A3AB30

Исполнение НЗ (нормально закрытый)
Принцип действия прямого действия
Тип клапана 3/2 ходовой
Присоединение муфтовое G 1/8"
Диаметр отверстия 3 мм
Пропускная способность, Kv 4 л/мин
Материал мембраны NBR (нитрил-бутадиеновый каучук)
Температура рабочей среды, °С − 10 + 90 °С
Температура окружающей среды, °С: электромагнит класса F: −10 + 60 °C
электромагнит класса H: −10 + 80 °C
Рабочая среда Вода, воздух, минеральные масла, нефтепродукты и др.
Минимальный перепад давления между входом и выходом, ΔPmin 0 bar (0 кгс/см2)
Минимальное давление на входе, Pmin 0 bar (0 кгс/см2)
Максимальный перепад давления между входом и выходом, ΔPmax 5 bar (5 кгс/см2 )
Максимально допустимое давление на входе, Pmax 40 bar (40 кгс/см2)
Максимальная вязкость 53 сСт
Напряжение питания
(другое напряжение по запросу)
~12V, 24V, 110V, 220V, 380V переменного тока 50 Hz;
– 12V, 24V, 110V постоянного тока.

Зависимость ΔPmax от мощности катушки

Мощность потребления, ВтРабочее давление, бар
ΔPminΔPmax = Pвх - Pвых
Переменный токПостоянный ток
8 0 5 5

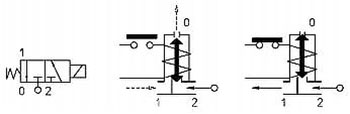

Схема исполнения клапана

skhema ispolneniya klapana 31A3AB30

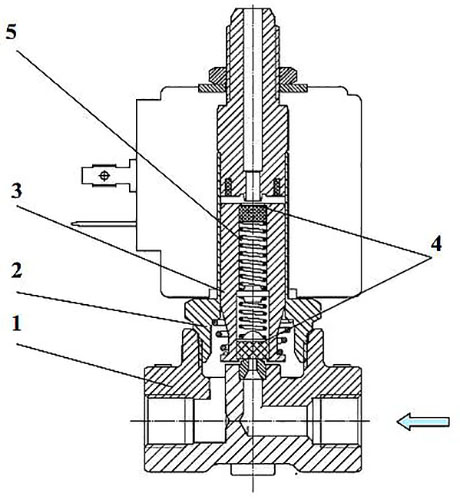

Применяемые материалы

  • Корпус (1) - латунь UNI EN 12165 CW617N
  • Арматурная трубка (2) - нержавеющая сталь AISI серии 300
  • Плунжер (3) - нержавеющая сталь AISI серии 400
  • Пружина (5) - нержавеющая сталь AISI серии 300
  • Уплотнение (4) - NBR
  • elektromagnitnyy klapan ode 31A3AB30 chertez

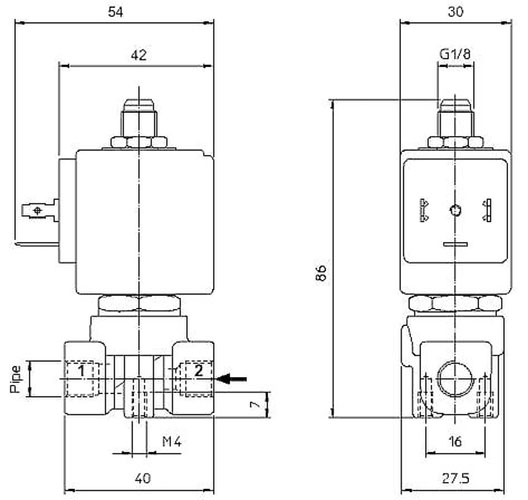

Размеры электромагнитного клапана 31A3AB30​

elektromagnitnyy klapan ode 31A3AB30 razmery

Потребляемая мощностьТип катушки
WУдержание  ~VAПуск ~VA
8 W 14,5 25 B

Техническое обозначение катушек ODE (Смотреть/Скачать).
