Электромагнитный клапан 4592MZU190 (G3/4")

Цена: 17251.53 грн.
  • Применение: Газообразная среда, на высокое давление
  • Присоединение: 3/4 дюйма
  • Исполнение: нормально закрытый
  • Принцип действия: непрямого действия
  • Температура рабочей среды: от −10 °С до +100 °С
  • Материал уплотнения: POM
  • Минимальный перепад давления ΔPmin: 1 bar
  • Максимально допустимое давление на входе: 50 bar
  • Материал корпуса: латунь
Количество:

Клапан электромагнитный нормально закрытый латунный 4592MZU190

Электромагнитные нормально закрытые поршневые клапаны непрямого действия модели 4592MZU190 применяются для автоматического перекрытия потоков воздуха и других инертных газов.

Технические характеристики электромагнитного клапана 4592MZU190

Исполнение НЗ (нормально закрытый)
Принцип действия непрямого действия
Тип клапана двухходовой
Присоединение муфтовое G 3/4"
Диаметр отверстия 19 мм
Пропускная способность, Kv 110 л/мин
Материал мембраны POM (полиоксиметилен или полиацетал)
Температура рабочей среды, °С − 10 + 100 °С
Температура окружающей среды, °С: электромагнит класса H: −10 + 80 °C
Рабочая среда Воздух, инертные газы
Минимальное давление на входе, Pmin 1 bar (1 кгс/см2)
Максимальный перепад давления между входом и выходом, ΔPmax 50 bar (50 кгс/см2 )
Максимально допустимое давление на входе, Pmax 50 bar (50 кгс/см2)
Напряжение питания ~12V, 24V, 110V, 220V
Время открытия 20 мсек
Время закрытия до 40 мсек
Ресурс работы 1 000 000 циклов

Зависимость ΔPmax от мощности катушки

Мощность потребления, ВтРабочее давление, бар
ΔPminΔPmax = Pвх - Pвых
Переменный токПостоянный ток
14 1 50

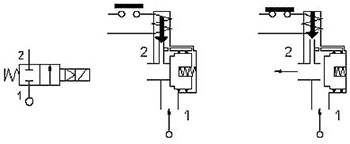

Схема исполнения клапана

skhema ispolneniya klapana 4592MZU190

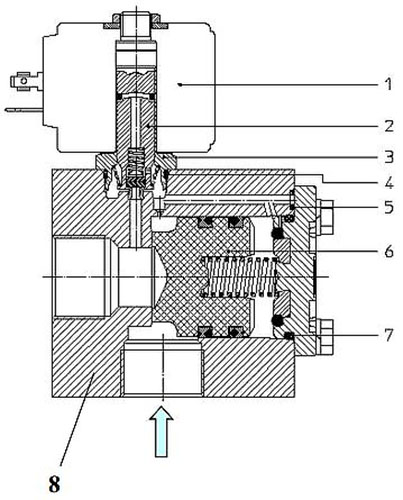

Применяемые материалы

  • Корпус (8) - латунь UNI EN 12165 CW617N
  • Арматурная трубка (3) - нержавеющая сталь AISI серии 300
  • Плунжер (2) - нержавеющая сталь AISI серии 400
  • Пружина - нержавеющая сталь AISI серии 300
  • Поршень (6) - POM (главное уплотнение)
  • elektromagnitnyy klapan ode 4592MZU190 chertez

Размеры электромагнитного клапана 4592MZU190

elektromagnitnyy klapan ode 4592MZU190 razmery



Техническое обозначение катушек ODE (Смотреть/Скачать).
