Технические характеристики электромагнитного клапана 4628YU0V12
| Исполнение | НО (нормально открытый) |
| Принцип действия | прямого действия |
| Тип клапана | 3/2 ходовой |
| Присоединение | монтаж на плиту |
| Диаметр отверстия | 1.2 мм |
| Пропускная способность, Kv | 1 л/мин |
| Материал мембраны | FKM (фторэластомер, витон) |
| Температура рабочей среды, °С | − 10 + 140 °С |
| Температура окружающей среды, °С: | электромагнит класса F: −10 + 60 °C электромагнит класса H: −10 + 80 °C |
| Рабочая среда | Воздух с маслами, кислород*, бензин, дизтопливо, нефтепродукты, вода до 70 °С. Не стоек к пару. |
| Минимальный перепад давления между входом и выходом, ΔPmin | 0 bar (0 кгс/см2) |
| Минимальное давление на входе, Pmin | 0 bar (0 кгс/см2) |
| Максимальный перепад давления между входом и выходом, ΔPmax | 16 bar (16 кгс/см2 ) |
| Максимально допустимое давление на входе, Pmax | 40 bar (40 кгс/см2) |
| Максимальная вязкость | 12 сСт |
| Напряжение питания (другое напряжение по запросу) |
~12V, 24V, 110V, 220V, 380V переменного тока 50 Hz; – 12V, 24V, 110V постоянного тока. |
* При исполнении клапана для кислорода в названии кода добавляется …-OX. Например: 4628YU0V12-OX
Зависимость ΔPmax от мощности катушки
| Мощность потребления, Вт | Рабочее давление, бар | ||
|---|---|---|---|
| ΔPmin | ΔPmax = Pвх - Pвых | ||
| Переменный ток | Постоянный ток | ||
| 5 | 0 | 16 | 16 |

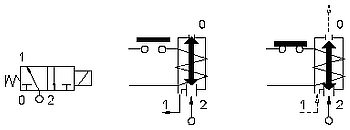

Схема исполнения клапана
Применяемые материалы
- Корпус - латунь UNI EN 12165 CW617N
- Арматурная трубка (3) - нержавеющая сталь AISI серии 300
- Плунжер (2) - нержавеющая сталь AISI серии 400
- Пружина - нержавеющая сталь AISI серии 300
- Уплотнение - FKM
Размеры электромагнитного клапана 4628YU0V12
| Потребляемая мощность | Тип катушки | D | E | F | ||
|---|---|---|---|---|---|---|
| W | Удержание ~VA | Пуск ~VA | ||||
| 5 W | 10 | 15 | L | 22 | 27,5 | 39,5 |
