Электромагнитный клапан 4731K0T70 (G3/8")

Цена: 7405.29 грн.
  • Применение: Вода, Газообразная среда, на высокое давление
  • Присоединение: 3/8 дюйма
  • Исполнение: нормально закрытый
  • Принцип действия: непрямого действия
  • Температура рабочей среды: от −40 °С до +180 °С
  • Материал уплотнения: PTFE
  • Минимальный перепад давления ΔPmin: 0.7 bar
  • Максимально допустимое давление на входе: 150 bar
  • Материал корпуса: латунь
Количество:

Клапан электромагнитный нормально закрытый из нержавеющей стали для агрессивных сред 4731K0T70

Электромагнитные нормально закрытые поршневые клапаны непрямого действия модели 4731K0T70 применяются для автоматического перекрытия потоков воды и воздуха

Технические характеристики электромагнитного клапана 4731K0T70

Исполнение НЗ (нормально закрытый)
Принцип действия непрямого действия
Тип клапана двухходовой
Присоединение муфтовое G 3/8"
Диаметр отверстия 7 мм
Пропускная способность, Kv 14 л/мин
Материал мембраны PTFE (политетрафторэтилен, фторопласт)
Температура рабочей среды, °С − 40 + 180 °С
Температура окружающей среды, °С: электромагнит класса F: −10 + 60 °C
электромагнит класса H: −10 + 80 °C
Рабочая среда Вода, воздух
Минимальное давление на входе, Pmin 0.7 bar (0.7 кгс/см2)
Максимальный перепад давления между входом и выходом, ΔPmax 100 bar (100 кгс/см2 )
Максимально допустимое давление на входе, Pmax 150 bar (150 кгс/см2)
Максимальная вязкость 12 сСт
Напряжение питания
(другое напряжение по запросу)
~12V, 24V, 110V, 220V, 380V переменного тока 50 Hz;
– 12V, 24V, 110V постоянного тока.

Зависимость ΔPmax от мощности катушки

Мощность потребления, ВтРабочее давление, бар
ΔPminΔPmax = Pвх - Pвых
Переменный токПостоянный ток
8* 0,7 90 40
12* 100 90
14 100 100

* Моночастотная (50Hz) катушка

Скачайте паспорт на клапан ODE 4731K0T70 по ссылке ниже

Технические характеристики 21H8KB120 в PDF (Смотреть/ Скачать)

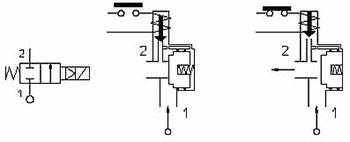

Схема исполнения клапана

skhema ispolneniya klapana 4731K0T70

Применяемые материалы

  • Корпус (6) - латунь UNI EN 12165 CW617N
  • Арматурная трубка (3) - нержавеющая сталь AISI серии 300
  • Плунжер (2) - нержавеющая сталь AISI серии 400
  • Пружина - нержавеющая сталь AISI серии 300
  • Уплотнение (8) - PTFE
  • elektromagnitnyy klapan ode 4731K0T70 chertez

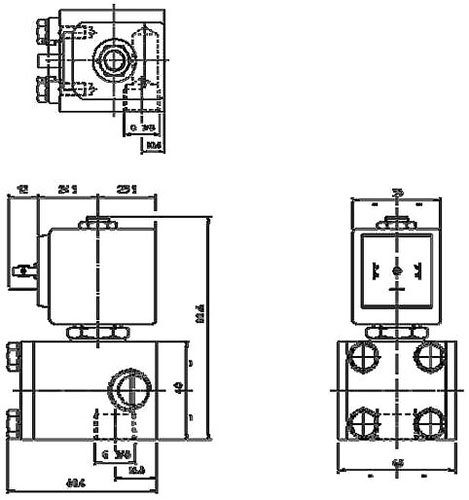

Размеры электромагнитного клапана 4731K0T70

elektromagnitnyy klapan ode 4731K0T70 razmery

Расшифровку обозначения катушки ODE смотрите в прилагаемых ниже файлах

Техническое обозначение катушек ODE
