Электромагнитный клапан 4966ZOQ120D (G1/2")

Цена: 0.00 грн.
  • Применение: Вода, Газообразная среда, на высокое давление
  • Присоединение: 1/2 дюйма
  • Исполнение: нормально открытый
  • Принцип действия: непрямого действия
  • Температура рабочей среды: от −20 °С до +95 °С
  • Материал уплотнения: PBT
  • Минимальный перепад давления ΔPmin: 3 bar
  • Максимально допустимое давление на входе: 80 bar
  • Материал корпуса: латунь
Количество:

Клапан электромагнитный латунный поршневой 4966ZOQ120D

Электромагнитные клапаны поршневые нормально открытые непрямого действия модели 4966ZOQ120D применяются для автоматического перекрытия движения воды и воздуха.

Технические характеристики электромагнитного клапана 4966ZOQ120D

Исполнение НО (нормально открытый)
Принцип действия непрямого действия
Тип клапана двухходовой
Присоединение муфтовое G 1/2"
Диаметр отверстия 12 мм
Пропускная способность, Kv 60 л/мин
Материал мембраны PBT (полибутилентерефталат усиленный стекловолокном)
Температура рабочей среды, °С − 20 + 95 °С
Температура окружающей среды, °С: электромагнит класса F: −10 + 60 °C
электромагнит класса H: −10 + 80 °C
Рабочая среда Вода, воздух
Минимальное давление на входе, Pmin 3 bar (3 кгс/см2)
Максимальный перепад давления между входом и выходом, ΔPmax 50 bar (50 кгс/см2 )
Максимально допустимое давление на входе, Pmax 80 bar (80 кгс/см2)
Максимальная вязкость 12 сСт
Напряжение питания
(другое напряжение по запросу)
~12V, 24V, 110V, 220V, 380V переменного тока 50 Hz;
– 12V, 24V, 110V постоянного тока.
Время открытия 20 мсек
Время закрытия до 40 мсек
Ресурс работы 1 000 000 циклов

Зависимость ΔPmax от мощности катушки

Мощность потребления, ВтРабочее давление, бар
ΔPminΔPmax = Pвх - Pвых
Переменный токПостоянный ток
8 0 50 50

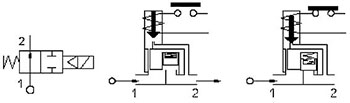

Схема исполнения клапана

skhema ispolneniya klapana 4966ZOQ120D

Применяемые материалы

  • Корпус (7) - латунь UNI EN 12165 CW617N
  • Арматурная трубка (3) - нержавеющая сталь AISI серии 300
  • Плунжер (2) - нержавеющая сталь AISI серии 400
  • Пружина - нержавеющая сталь AISI серии 300
  • Поршень (8) - PBT (главное уплотнение)
  • elektromagnitnyy klapan ode 4966ZOQ120D chertez

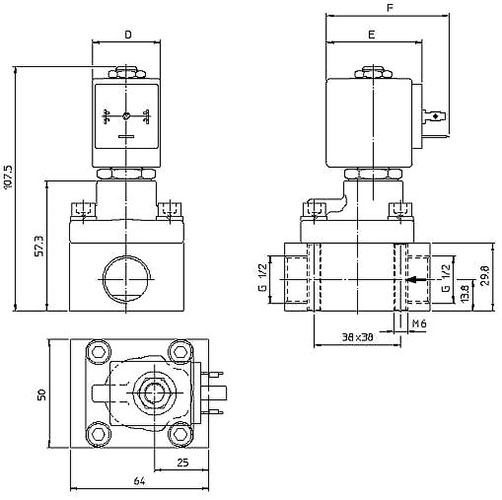

Размеры электромагнитного клапана 4966ZOQ120D

elektromagnitnyy klapan ode 4966ZOQ120D razmery



Потребляемая мощность
WУдержание  ~VAПуск ~VAТип катушкиDEF
8 W 14,5 25 B 30 42 54

Техническое обозначение катушек ODE (Смотреть/Скачать).
