Клапан с пневмоприводом нормально закрытый ODE 21IA9T50GC2 G2" применяется в пищевой, химической и других отраслях промышленности для автоматического перекрытия потоков воздуха, воды, пара, масел, пищевых продуктов, продуктов переработки нефти, кислот и других агрессивных жидких и газообразных сред.
Технические особенности клапана 21IA9T50GC2 DN 50
- Прямоточная конструкция обеспечивает высокую пропускную способность.
- Защита от гидроудара при входе среды под золотник.
- Оптический указатель положения.
- Возможность использования для сильно агрессивных и высоковязких сред.
- Для удобства монтажа и обслуживания пневмопривод вращается на 360°.
- Возможность установки в любом положении.
- Несложная трансформация клапана в нормально открытое исполнение (см. условия в PDF файле).
Технические характеристики клапана с пневмоприводом 21IA9T50GC2
| Исполнение | НЗ (нормально закрытый) |
| Тип клапана | с пневмоприводом |
| Присоединение | муфтовое G2" |
| Диаметр отверстия | 50 мм |
| Пропускная способность, Kv | 620 л/мин |
| Материал мембраны | PTFE (фторопласт) |
| Материал сальников | PTFE (фторопласт), FKM (фторэластомер, витон) |
| Температура рабочей среды, °С | −10 +180°С |
| Температура окружающей среды, °С: | −10 + 60°C |
| Рабочая среда | вода (в т.ч. питьевая), воздух, пар до 180°С, жидкие пищевые продукты, жиры, органические и минеральные масла, дизтопливо, бензин и др. нефтепродукты, кислоты, щелочи и др. агрессивные среды |
| Управляющая среда: | воздух, вода и др. нейтральные среды |
| Давление управляющей среды | 4-10 bar |
| Температура управляющей среды: | max. +60°C |
| Минимальный перепад давления между входом и выходом, ΔPmin | 0 bar (0 кгс/см2) |
| Максимальный перепад давления между входом и выходом, ΔPmax | 3 bar |
| Максимально допустимое давление на входе, Pmax | 16 bar (16 кгс/см2) |
| Максимальная вязкость | 600 сСт |
Схема исполнения клапана 21IA9T50GC2

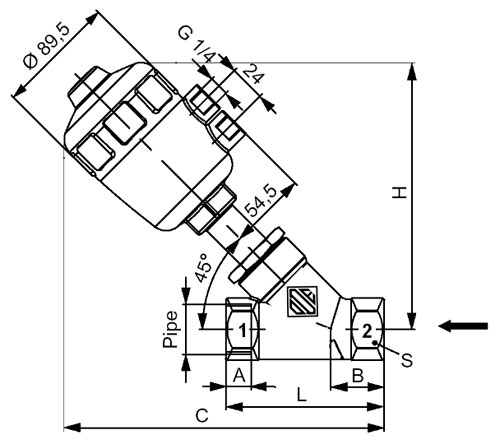

Размеры электромагнитного клапана 21IA9T50GC2 в мм
| A | B | C | L | H | S |
|---|---|---|---|---|---|
| 28,5 | 37,5 | 229,7 | 151 | 192,2 | 70 |

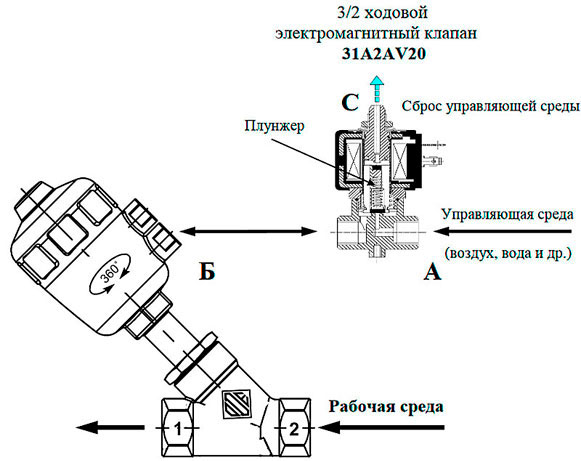

Схема управления пневмоклапаном нормально закрытого типа
Открытие клапана
При подаче напряжения на катушку нормально закрытого 3/2 ходового управляющего электромагнитного клапана, его плунжер открывает порт А и закрывает порт С. Направление движения управляющей среды: А → Б. Управляющая среда через порт Б попадает под поршень пневмопривода и, преодолевая усилие пружин, перемещает его. Клапан открыт.
Закрытие клапана
При снятии напряжения с катушки управляющего электромагнитного клапана, его плунжер закрывает порт А и открывает порт С. Направление движения управляющей среды Б → С. Управляющая среда из под поршня пневмопривода сбрасывается через порт С. Поршень пневмопривода под действием пружин возвращается в исходное положение. Клапан закрыт.
Схема управления нормально открытого клапана с пневмоприводом 21IA9T50GC2
В нормально открытом клапане управляющая среда подается в порт Д.
